Сравнение трех распространенных типов промышленных редукторов.

Ан промышленный редуктор относится к автономному агрегату, состоящему из зубчатых, червячных или червячных передач, заключенных в жесткий корпус. Основная функция промышленного редуктора – изменение скорости и выходного крутящего момента, обеспечивая высокий крутящий момент и низкую скорость вращения.

Обычные промышленные зубчатые редукторы в основном включают в себя: зубчатые редукторы, червячные редукторы и планетарные редукторы. В этой статье поставщик зубчатых редукторов SGR проведет всестороннее сравнение этих трех распространенных типов зубчатых редукторов, чтобы помочь вам быстро в них разобраться.

(1) Шестеренчатые редукторы

Распространенные типы зубчатых редукторов включают цилиндрические зубчатые редукторы, конические зубчатые редукторы и конически-цилиндрические зубчатые редукторы. Среди них цилиндрические зубчатые редукторы получили наибольшее распространение и имеют самый широкий спектр применения. Цилиндрические зубчатые редукторы, среди прочего, можно разделить на одноступенчатые, двухступенчатые и трехступенчатые цилиндрические зубчатые редукторы.

Одноступенчатые цилиндрические редукторы подходят для передаточных чисел от 3 до 5. Зубья шестерен могут быть прямыми, косозубыми или елочными. Корпус обычно изготавливается из чугуна, но может быть изготовлен и из сварных стальных пластин. Обычно используются подшипники качения, а подшипники скольжения используются только для тяжелых нагрузок или очень высоких скоростей.

Двухступенчатые цилиндрические зубчатые редукторы можно разделить на три типа: расширенный тип, раздельный тип и коаксиальный тип с применимыми передаточными числами в диапазоне от 8 до 40.

В двухступенчатых цилиндрических редукторах шестерни двухступенчатого цилиндрического редуктора с параллельными валами расположены асимметрично относительно подшипников, что требует высокой степени жесткости вала.  Входной и выходной концы крутящего момента расположены вдали от шестерен, чтобы уменьшить неравномерное распределение нагрузки по ширине шестерни, вызванное изгибной деформацией вала. Двухступенчатый цилиндрический зубчатый редуктор с параллельным валом имеет простую конструкцию и является наиболее широко используемым типом.

В двухступенчатом цилиндрическом редукторе с разъемным каналом шестерни расположены симметрично относительно подшипников, что приводит к более равномерному распределению напряжений на шестернях и подшипниках. Чтобы свести к минимуму общую осевую силу на валу, направления спирали двух пар шестерен должны быть противоположными. Разъемные двухступенчатые цилиндрические редукторы имеют более сложную конструкцию и часто используются в приложениях, связанных с большими мощностями и переменными нагрузками.

Соосные двухступенчатые цилиндрические редукторы имеют большой осевой размер, длинный промежуточный вал и сравнительно низкую жесткость. Когда глубина погружения двух больших шестерен в смазочное масло одинакова, несущая способность высокоскоростных ступенчатых шестерен не может быть полностью использована. Коаксиальные двухступенчатые цилиндрические редукторы обычно используются в тех случаях, когда входной и выходной валы расположены на одной оси.

В целом зубчатые редукторы обладают высоким КПД трансмиссии, надежной работой, длительным сроком службы и просты в обслуживании. Они широко используются в таких отраслях, как металлургия, горнодобывающая и угледобывающая промышленность, сельскохозяйственное машиностроение, а также печать и крашение текстиля.

(2) Червячные редукторы

Червячные редукторы в основном делятся на цилиндрические червячные редукторы, эвольвентные червячные редукторы, конические червячные редукторы и червячные редукторы.

Червячные редукторы подходят для передаточных чисел от 10 до 80. Червячные редукторы имеют компактную конструкцию, большое передаточное число, плавную работу и низкий уровень шума, но их эффективность передачи низкая, что делает их подходящими для маломощных и прерывистых применений.

Кроме того, червячные редукторы имеют функцию самоблокировки в обратном направлении, что делает их идеальными для применений, требующих предотвращения реверса нагрузки и обеспечения безопасной работы в вертикальном подъемном и тяжелом удерживающем оборудовании. Типичные области применения включают: подъемно-подъемное оборудование, горнодобывающее и металлургическое оборудование, приводы клапанов, средства автоматизации и специализированное оборудование и т. д.

Например, червяк и червячное колесо червячных редукторов SGR имеют несколько зубьев, червяк изготовлен из стали 20CrMnTi, цементирован, закален и затем отшлифован, а червячное колесо изготовлено из высокоэффективной легированной бронзы, что обеспечивает длительную износостойкость, высокую эффективность трансмиссии и длительный срок службы.

По сравнению с цилиндрическими червячными передачами тех же характеристик грузоподъемность и эффективность трансмиссии значительно улучшены.  Он также проявляет механические самоблокирующиеся свойства при высоких передаточных числах, эффективно повышая безопасность подъемных механизмов. Наша компания сотрудничает с соответствующими университетами для проведения систематических исследований в области проектирования, производственных процессов, сборки и методов испытаний, надеясь внести свой вклад в разработку и продвижение этой новой технологии передачи, изобретенной китайскими инженерами.

(3) Планетарные редукторы

Планетарные редукторы включают эвольвентные планетарные редукторы, циклоидальные вертушковые редукторы и гармонические зубчатые редукторы. Среди них эвольвентный планетарный редуктор является наиболее широко используемым, технологически зрелым и промышленно адаптируемым типом.

Благодаря уникальной конструкции планетарной передачи минимальное одноступенчатое передаточное число планетарной коробки передач составляет 3, а максимальное обычно не превышает 10. Обычные передаточные числа: 3/4/5/6/8/10. Количество ступеней в коробке передач обычно не превышает 3, но некоторые коробки передач, изготовленные на заказ, могут достигать 4 ступеней понижения.

По сравнению с другими редукторами планетарные редукторы обладают такими преимуществами, как высокая жесткость, высокая точность, высокая эффективность передачи, высокий крутящий момент, компактные размеры, разделение мощности, многозубчатое зацепление, длительный срок службы и плавность работы. Кроме того, планетарные редукторы чаще всего устанавливаются на шаговые двигатели и серводвигатели для снижения скорости, увеличения крутящего момента и согласования инерции. Они широко используются в таких основных областях, как промышленная автоматизация, точное оборудование, новое энергетическое оборудование, строительная техника и высокотехнологичное производственное оборудование.

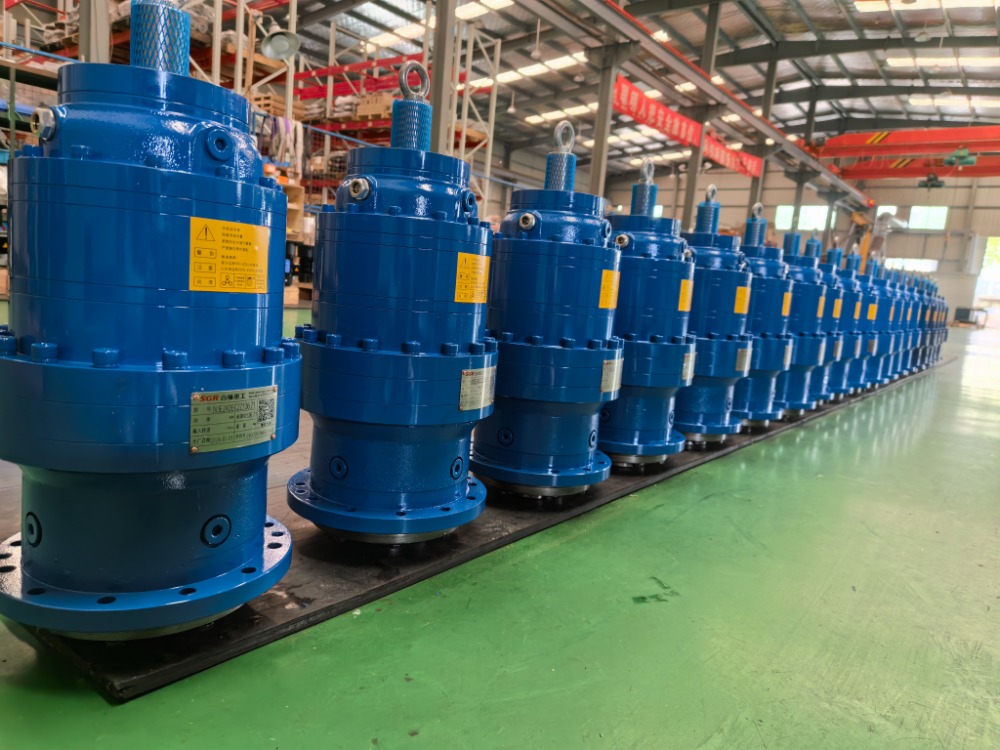

Например, планетарные редукторы SGR оснащены шестернями, изготовленными из стали 20CrMnTi, которые подвергаются цементации, закалке и затем точной шлифовке.  Они обладают такими преимуществами, как распределение нагрузки на несколько зубьев, плавная и надежная работа, а также высокий механический КПД.

Изделие позиционируется как «замена импортных однотипных редукторов» (может заменить аналогичную продукцию иностранных брендов, таких как Brevini, Dynamic, Rossi, Bonfiglioli).  Его концепция дизайна и технология производства соответствуют международным стандартам. Благодаря локализованному обслуживанию и выгодному соотношению цены и качества он получил признание пользователей в различных отраслях промышленности, включая строительную технику, морское вспомогательное оборудование, горнодобывающее оборудование, а также текстильное и полиграфическое оборудование. (Автор, SGR, Энджи Чжан)
