Разница между соосными и прямоугольными планетарными коробками передач

Планетарные редукторы представляют собой одно из наиболее эффективных и компактных решений для передачи мощности в промышленном оборудовании. Понимание фундаментальных различий между коаксиальной и прямоугольной конфигурациями имеет решающее значение для выбора оптимальной системы для конкретных приложений. В этом подробном руководстве рассматриваются принципы работы обеих конструкций, характеристики производительности и идеальные варианты использования, а также подчеркивается, как специализированные производители любят Шанхайская компания по производству оборудования для тяжелой промышленности SGR, Ltd. использовать передовые разработки для создания высокопроизводительных решений.

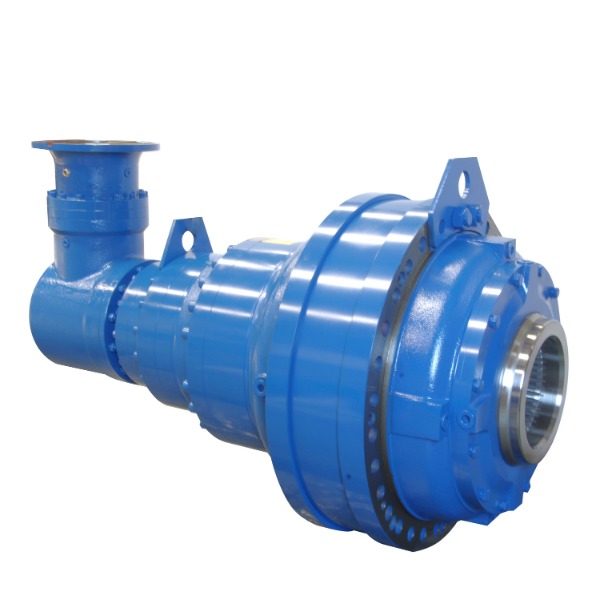

Фланцевый входной прямоугольный планетарный редуктор с большим выходным крутящим моментом и двигателем

Понимание основ планетарной коробки передач

Прежде чем изучать конкретные конфигурации, важно усвоить основные принципы, которые делают системы планетарных передач уникально эффективными во многих отраслях. Планетарный редуктор, также известный как эпициклический редуктор, имеет центральную солнечную шестерню, несколько планетарных шестерен, установленных на водиле, и внешнее кольцевое зубчатое колесо, которое входит в зацепление с планетами. Такое расположение создает несколько путей мощности, распределяя нагрузку по нескольким точкам контакта, обеспечивая исключительную плотность крутящего момента и эффективность.

• Компактная передача мощности с высоким соотношением крутящего момента к весу
• Несколько путей передачи мощности, которые распределяют нагрузку между несколькими зубчатыми зацеплениями
• Превосходная эффективность за счет минимизированного трения скольжения
• Возможность точного позиционирования с минимальным люфтом
• Превосходное поглощение ударных нагрузок за счет распределения нагрузки

Основные компоненты и их функции

Каждая система планетарной передачи состоит из нескольких важнейших компонентов, которые работают согласованно, обеспечивая эффективную передачу мощности. Солнечная шестерня служит центральным входным компонентом, а планетарные шестерни вращаются вокруг нее и одновременно входят в зацепление как с солнечной, так и с кольцевой шестернями. Узел водила сателлитов соединяет сателлиты и обеспечивает выходную мощность в большинстве стандартных конфигураций, хотя разные конструкции могут обеспечивать различные передаточные числа и направления.

• Солнечная шестерня: центральный компонент, получающий входную мощность.
• Планетарные шестерни: обычно три или более шестерен, вращающихся вокруг солнечной шестерни.
• Водило сателлитов: конструктивный элемент, удерживающий сателлиты на месте.
• Кольцевая шестерня: внешняя шестерня с внутренними зубьями, охватывающая систему.
• Выходной механизм: Зависит от конфигурации (несущая, кольцевая или солнечная).

Соосные планетарные редукторы: конструкция и применение

Соосные планетарные редукторы имеют входной и выходной валы, расположенные вдоль одной оси вращения, что обеспечивает прямой путь передачи мощности с исключительной эффективностью. Эта конфигурация особенно ценна в приложениях, где ограничения по пространству и простота выравнивания имеют первостепенное значение. Присущая коаксиальным конструкциям симметрия способствует сбалансированному распределению нагрузки и минимальной вибрации, что делает их идеальными для прецизионных применений.

• Входной и выходной валы имеют одну и ту же ось вращения.
• Исключительная эффективность (часто 97% или выше на ступень)
• Компактные радиальные размеры с высокой удельной мощностью
• Минимальное образование вибрации и шума
• Упрощенные процедуры монтажа и выравнивания.

Эксплуатационные характеристики коаксиальных конструкций

Преимущества в производительности соосных планетарных редукторов делают их пригодными для требовательных применений в различных отраслях промышленности. Их высокая эффективность обусловлена ​​минимальными потерями мощности через зубчатые зацепления, а компактный форм-фактор обеспечивает интеграцию в среду с ограниченным пространством. Сбалансированная природа планетарных систем естественным образом снижает вибрацию, способствуя увеличению срока службы компонентов и повышению эксплуатационной стабильности.

Прямоугольные планетарные редукторы: конструкция и применение

Прямоугольные планетарные редукторы включают в себя ступень конической передачи, которая перенаправляет передачу мощности на 90 градусов, создавая универсальные решения для применений с перпендикулярными требованиями на входе и выходе. Эта конфигурация сочетает в себе надежность планетарной передачи с гибкостью направления конических передач, предлагая уникальные преимущества при оптимизации компоновки оборудования. планетарный редуктор с прямым углом Конструкция особенно выгодна, когда первичный двигатель должен быть расположен параллельно ведомому компоненту.

• Передача мощности под углом 90 градусов между входом и выходом
• Компактная конфигурация для конкретной компоновки оборудования
• Сочетание планетарных и конических технологий.
• Отличная гибкость монтажа в ограниченном пространстве
• Доступны различные конфигурации выходного сигнала (сплошной вал, полый вал)

Эксплуатационные характеристики прямоугольных конструкций

Прямоугольные планетарные редукторы обладают уникальными эксплуатационными характеристиками, которые делают их незаменимыми в конкретных областях применения. Включение ступени конической передачи приводит к различным соображениям эффективности, обеспечивая при этом неоценимую гибкость направления. Понимание этих параметров производительности необходимо для правильной разработки и выбора приложения.

Сравнительный анализ: соосные и прямоугольные планетарные коробки передач

Выбор между соосным и прямоугольным планетарным редуктором требует тщательного рассмотрения требований применения, пространственных ограничений и приоритетов производительности. Каждая конфигурация предлагает определенные преимущества, которые делают ее более подходящей для конкретных сценариев. В этом сравнительном анализе рассматриваются критические различия, необходимые для процесса отбора.

• Различия в расположении валов и их влияние на конструкцию машины
• Сравнение эффективности в разных рабочих диапазонах
• Плотность крутящего момента и возможности передачи мощности
• Преимущества и ограничения для конкретных приложений
• Соображения затрат на протяжении всего жизненного цикла оборудования

Сравнение эффективности и передачи мощности

КПД представляет собой одно из наиболее важных отличий между соосными и прямоугольными планетарными редукторами. Прямой путь мощности в коаксиальных конструкциях минимизирует потери энергии, тогда как в прямоугольных конфигурациях возникают дополнительные потери на стыке конической передачи. Эта разница в эффективности становится все более важной в приложениях с большим циклом, где потребление энергии существенно влияет на эксплуатационные расходы.

Рекомендации по выбору для конкретного применения

Оптимальный выбор между соосными и прямоугольными планетарными редукторами во многом зависит от требований и ограничений конкретного применения. Коаксиальные конструкции обычно превосходны в приложениях, требующих максимальной эффективности и прямой передачи энергии, в то время как конфигурации под прямым углом решают конкретные пространственные задачи. Понимание этих рекомендаций по применению гарантирует правильный выбор редуктора, обеспечивающий его долговременную надежность и производительность.

• Коаксиальный предпочтителен для: требований высокой эффективности, приложений с прямым приводом.
• Прямой угол предпочтителен для: ограниченного пространства, передачи мощности под углом 90°.
• Обе конфигурации подходят для: применений с высоким крутящим моментом, точного позиционирования.
• Особые соображения в отношении: суровых условий эксплуатации, доступности для обслуживания.
• Факторы стоимости жизненного цикла: первоначальные инвестиции и операционная эффективность

Передовые разработки в современных системах планетарных передач

Современная конструкция планетарного редуктора включает в себя передовые инженерные принципы и производственные технологии для достижения беспрецедентного уровня производительности. Такие компании, как Шанхайская компания по производству оборудования для тяжелой промышленности SGR, Ltd. используют сложные системы оптимизации конструкции и прецизионное производственное оборудование для производства коробок передач, соответствующих строгим отраслевым стандартам. Их группа исследований и разработок, состоящая из докторов наук и старших инженеров, разработала специализированные системы, включая Планетарный редуктор и система оптимизации плоского червячного механизма с двойной огибающей.

• Расширенная оптимизация профиля зубьев для распределения нагрузки
• Точное производство на станках с ЧПУ.
• Комплексное тестирование с помощью систем тестирования мощности и эффективности.
• Инновационные материалы и процессы термообработки
• Комплексные системы проектирования, производства и технического обслуживания

Инновации в конструкции малошумной планетарной коробки передач

Снижение шума представляет собой важное направление при разработке современных планетарных редукторов, особенно в связи с тем, что отрасли внедряют более строгие стандарты на рабочем месте и в отношении окружающей среды. Передовые инженерные подходы включают оптимизированные модификации зубьев, прецизионные производственные допуски и специальные методы гашения вибраций. Преследование малошумный планетарный редуктор решения стали конкурентным преимуществом среди ведущих производителей.

• Прецизионное шлифование зубьев шестерен для достижения оптимальных характеристик зацепления.
• Расширенные методы выбора и монтажа подшипников
• Оптимизация конструкции корпуса для гашения вибраций
• Разработка системы смазки для снижения шума
• Комплексные испытания с использованием акустического измерительного оборудования

Выбор подходящего планетарного редуктора для вашего применения

Правильный выбор планетарного редуктора требует систематической оценки множества технических параметров и эксплуатационных соображений. Помимо основного выбора соосного или прямоугольного варианта, инженеры должны учитывать требования к крутящему моменту, передаточные числа скоростей, условия окружающей среды и ожидаемые результаты жизненного цикла. Эта система выбора помогает определить оптимальную конфигурацию, избегая при этом распространенных ошибок при выборе спецификации коробки передач.

• Комплексная оценка требований к крутящему моменту и скорости
• Анализ монтажных и пространственных ограничений
• Оценка факторов окружающей среды и рабочего цикла
• Учет требований к техническому обслуживанию и доступности
• Анализ совокупной стоимости владения сверх первоначальной цены покупки

Разработка технического задания

Создание подробных технических спецификаций представляет собой критический шаг в процессе выбора планетарного редуктора. Четко определенные характеристики гарантируют, что выбранный редуктор будет надежно работать в течение всего предполагаемого срока службы, отвечая всем требованиям применения. Этот процесс должен охватывать как параметры производительности, так и физические характеристики.

Часто задаваемые вопросы

Каков типичный срок службы планетарного редуктора?

Срок службы планетарного редуктора существенно варьируется в зависимости от условий применения, практики технического обслуживания и характеристик нагрузки. Срок службы высококачественных планетарных редукторов при правильных условиях эксплуатации и соответствующем обслуживании обычно достигает 20 000 часов. К критическим факторам, влияющим на долговечность, относятся правильная смазка, рабочие температуры в пределах расчетных пределов, предотвращение ударных нагрузок, превышающих номинальную мощность, и точность центровки. Производителям нравится Шанхайская компания по производству оборудования для тяжелой промышленности SGR, Ltd. разрабатывают свои редукторы для увеличения срока службы за счет прочной конструкции, использования высококачественных материалов и точного производства.

Как планетарный редуктор обеспечивает высокую плотность крутящего момента?

Планетарные коробки передач обеспечивают исключительную плотность крутящего момента благодаря своей уникальной архитектуре разделения мощности. В отличие от обычных зубчатых передач, которые передают мощность через одно зубчатое зацепление, планетарные системы распределяют крутящий момент по нескольким планетарным шестерням одновременно. Такое распределение нагрузки позволяет создавать более компактные конструкции при более высоких значениях крутящего момента. Кроме того, коаксиальное расположение обеспечивает сбалансированное распределение сил, которое сводит к минимуму нагрузки на подшипники и напряжения в корпусе, что еще больше способствует компактным размерам. Планетарный редуктор с высоким крутящим моментом Конфигурация представляет собой одно из наиболее компактных доступных решений по передаче энергии.

Могут ли планетарные редукторы использоваться в высокоточных приложениях?

Абсолютно. Планетарные редукторы исключительно хорошо подходят для высокоточного применения, если они изготовлены с соответствующими допусками и из прецизионных компонентов. Ключевые показатели точности включают низкий люфт (часто менее 1 угловой минуты в прецизионных моделях), высокую жесткость на кручение и отличную повторяемость положения. Для применений, требующих предельной точности, используются специализированные прецизионный планетарный редуктор конструкции включают в себя такие функции, как подшипники с предварительным натягом, прецизионные шлифованные шестерни и оптимизированные профили зубьев. Эти характеристики делают планетарные редукторы идеальными для робототехники, аэрокосмической промышленности, медицинского оборудования и других применений, требующих точного управления движением.

Какое обслуживание требуют планетарные редукторы?

Планетарные редукторы требуют относительно минимального обслуживания по сравнению со многими другими компонентами силовой передачи, но правильный уход значительно продлевает срок их службы. Первичные мероприятия по техническому обслуживанию включают регулярную смазку в соответствии со спецификациями производителя, периодическую проверку целостности уплотнений и мониторинг необычного шума или повышения температуры. Современный обслуживание планетарной коробки передач В практиках упор делается на мониторинг состояния, а не на замену с фиксированным интервалом, используя анализ вибрации, анализ масла и температурный мониторинг для прогнозирования потребностей в техническом обслуживании до того, как произойдет отказ.

Как выбрать между рядным и прямоугольным планетарным редуктором?

Выбор между рядными (коаксиальными) и прямоугольными планетарными редукторами в первую очередь зависит от пространственных ограничений и требований к эффективности в рамках вашего конкретного применения. Коаксиальные конструкции обеспечивают более высокую эффективность и, как правило, большую плотность крутящего момента, что делает их идеальными, когда выравнивание входных и выходных сигналов является простым. Конфигурации под прямым углом решают пространственные проблемы, когда первичный двигатель должен быть расположен перпендикулярно ведомому компоненту, хотя и с небольшим компромиссом в эффективности из-за дополнительной ступени конической передачи. При принятии этого фундаментального решения о выборе учитывайте полную компоновку системы, доступность для обслуживания и требования к эффективности.
