Характеристики, применение и рекомендации по выбору червячного редуктора с двойным охватом

Как тип нового оборудования для передачи энергии, червячные редукторы с двойным охватом В последние годы они получили широкое распространение в таких устройствах, как подъемные машины, небольшие лебедки, ленточные конвейеры и речные шлюзы, благодаря таким преимуществам, как высокие передаточные числа, отличные характеристики и низкая стоимость.

Двойные червячные редукторы также являются основной продукцией SGR. В этой статье мы познакомим вас с особенностями, применением и соображениями выбора червячных редукторов с двойным кожухом.

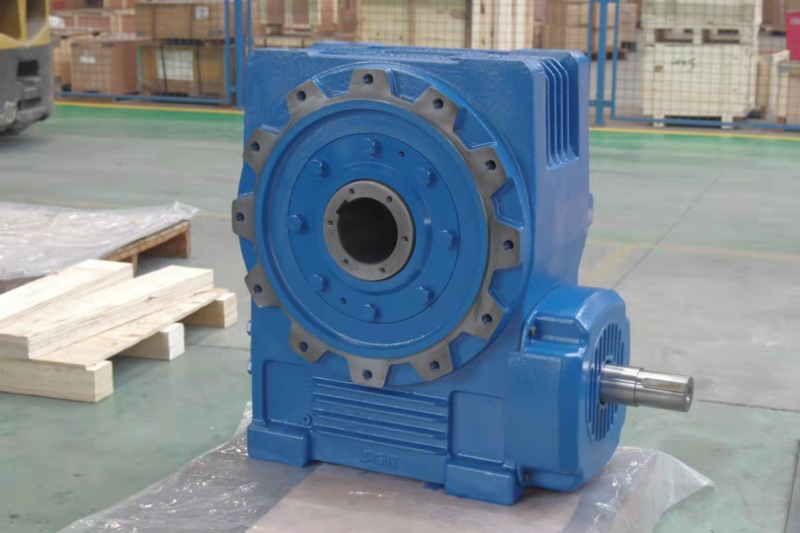

Как выглядит червячный редуктор с двойной огибающей?

Червячный редуктор с двойным охватом состоит в основном из червяка и червячного колеса; обычно угол между двумя пересекающимися осями составляет 90 °, и устройство используется для передачи движения и мощности между этими непараллельными и непересекающимися валами. Червяк выступает в качестве приводного элемента; По внешнему виду червяк напоминает болт, а червячное колесо очень похоже на косозубую цилиндрическую шестерню.

Червяк представляет собой шестерню с одной или несколькими винтовыми витками, которые входят в зацепление с червячным колесом, образуя зубчатую пару для непараллельных, непересекающихся осей. Его делительная поверхность может быть цилиндрической, конической или тороидальной. Во время работы зубья червячного колеса скользят и катятся по винтовой поверхности червяка. На первый взгляд это похоже на винт, приводящий в движение большую шестерню.

Однако важно отметить, что эксплуатация червячный редуктор с двойным охватом это не стандартное зацепление шестерен; скорее, речь идет о резьбах, приводящих в движение шестерню.

Особенности червячного редуктора с двойным охватом

Когда двигатель заставляет червяк вращаться на высокой скорости, винтовая резьба червяка, действуя как винт, постоянно давит на зубья червячной передачи, заставляя ее медленно вращаться вокруг своей оси. Червяку требуется много оборотов, чтобы совершить один оборот червячной передачи; это снижение скорости приводит к увеличению крутящего момента.

Однако в отличие от стандартных зубчатых передач, в которых в основном используется трение качения в сочетании с небольшим трением скольжения, червячные передачи почти полностью полагаются на трение скольжения на протяжении всей работы. Следовательно, червячные редукторы имеют тенденцию выделять значительное количество тепла и подвергаться значительному износу.

Червячные редукторы с двойным обхватом обладают следующими характеристиками:

• Они предлагают высокое передаточное число одноступенчатой передачи, обычно от 10:1 до 100:1; в механизмах индексации передачи мощности это соотношение может превышать 1500:1.
• Действие зацепления включает в себя линейный контакт, позволяющий передавать значительную мощность.
• Они отличаются компактной конструкцией, плавной работой и низким уровнем шума.

Почему незаменимы червячные редукторы с двойным охватом

Червячные редукторы с двойным охватом обладают уникальной характеристикой, отсутствующей у других типов редукторов: способностью самоблокировки.

Это означает, что когда угол опережения червяка меньше эквивалентного угла трения между шестернями, агрегат осуществляет самоблокировку при обратном движении; другими словами, червяк может привести в движение червячное колесо, но червячное колесо не может привести в движение червяк.

Эта особенность существенна для подъемных механизмов. Например, в таких приложениях, как подъемные платформы, электрические подъемники, приводы клапанов и медицинские подъемные кровати, использование планетарного редуктора или редуктора RV приведет к свободному падению груза из-за обратного вращения во время отключения электроэнергии. Напротив, червячный редуктор с двойным охватом фиксируется на месте, обеспечивая абсолютную безопасность.

Основные области применения червячных редукторов с двойным охватом, включая краны, мостовые краны, лифты, сценические подъемники, вращающиеся платформы и аттракционы в парках развлечений, еще раз демонстрируют важность этой особенности.

При выборе червячного редуктора следует учитывать следующие факторы:

Балансировка коэффициента сокращения и эффективности

Червячные редукторы с двойным охватом работают на основе трения скольжения. Их коэффициенты восстановления обычно варьируются от 5:1 до 100:1; чем выше передаточное число, тем меньше угол опережения и тем ниже КПД. При выборе червячного редуктора с двойным обхватом необходимо учитывать как передаточное число, так и КПД, чтобы выбрать модель, отвечающую требованиям по обоим параметрам.

Кроме того, для долгосрочной эксплуатации необходимо учитывать меры по отводу тепла, например, установить вентиляторы или системы масляного охлаждения или выбрать чугунный корпус, оснащенный охлаждающими ребрами.

Обратите внимание на материалы и процессы изготовления червячных редукторов с двойным кожухом.

Материалы и производственные процессы являются решающими факторами, определяющими производительность червячных редукторов с двойным кожухом. Ведущие производители обычно используют легированную сталь (например, 20CrMnTi) для червяка и оловянную бронзу (ZCuSn10P1) или алюминиевую бронзу для червячной передачи — материалы, которые обладают отличными свойствами снижения износа и трения. Компоненты подвергаются цементации, закалке и шлифовке для достижения высокой твердости и долговечной износостойкости, что приводит к высокой эффективности трансмиссии и длительному сроку службы.

Напротив, если в изделиях низкого качества материал червячной передачи заменяется чугуном, срок службы значительно сокращается.

Уточните реальные условия работы приложения.

Червячные редукторы с двойным охватом обладают способностью самоблокировки, что эффективно повышает механическую безопасность; следовательно, они часто используются в оборудовании, требующем подъема, наклона, переворачивания или срабатывания ворот, например, в грузовых лифтах, автоматизированных парковочных системах, сценических лифтах, шлюзовых воротах и ​​сварочных позиционерах.

При выборе червячного редуктора с двойным охватом, если устройство предназначено для подъема, наклона или поддержания положения (например, на подъемных платформах или воротах), его способность самоблокировки является решающим фактором. Кроме того, поскольку червячные редукторы обладают более низкой ударопрочностью по сравнению с планетарными редукторами, требуется тщательное рассмотрение, если применение связано с ударными нагрузками.

Обеспечьте совместимость выходного крутящего момента и конфигурации монтажа.

Червячные редукторы с двойным охватом в первую очередь подходят для низкоскоростных применений с высоким крутящим моментом. Перед выбором убедитесь, что фактический выходной крутящий момент соответствует следующему критерию: Фактический выходной крутящий момент ≤ номинальный выходной крутящий момент × коэффициент эксплуатации (коэффициент эксплуатации определяется типом нагрузки, обычно находится в диапазоне от 1,2 до 2,0).

Кроме того, большинство основных производителей используют модульные конструкции червячных редукторов, предлагая различные конфигурации монтажа, такие как крепление на лапах, фланцевое крепление и крепление с полым валом. Поскольку эти устройства обычно имеют выход под прямым углом, важно убедиться в совместимости с компоновкой оборудования. Кроме того, необходимо обратить внимание на характеристики интерфейса, такие как размеры удлинения вала, характеристики шпоночных пазов и расстояние между отверстиями фланца, чтобы избежать проблем при установке на месте.

Выберите надежного производителя червячных редукторов с двойным кожухом.

Начав с источника и выбрав заслуживающего доверия и надежного производителя, вы сможете избежать многих проблем. Если червячный редуктор с двойным кожухом предназначен для использования в специализированном оборудовании, таком как морские суда, лифты или подъемные машины, рекомендуется проверить, имеет ли производитель соответствующие отраслевые сертификаты; например, морские применения в идеале требуют сертификации Российского морского регистра судоходства (РС). (Автор, SGR, Энджи Чжан)
