Как выбрать планетарные редукторы для промышленного оборудования, робототехники, автомобильных систем и приложений с высоким крутящим моментом

Промышленное оборудование, робототехника и автомобильные системы — все они полагаются на компоненты, которые могут передавать высокий крутящий момент, занимая компактную площадь, и лишь немногие механические узлы делают это так же эффективно, как планетарный редуктор . В этом руководстве рассказывается, как работают эти системы зубчатых передач, доступные типы и что следует учитывать при выборе системы для требовательного применения.

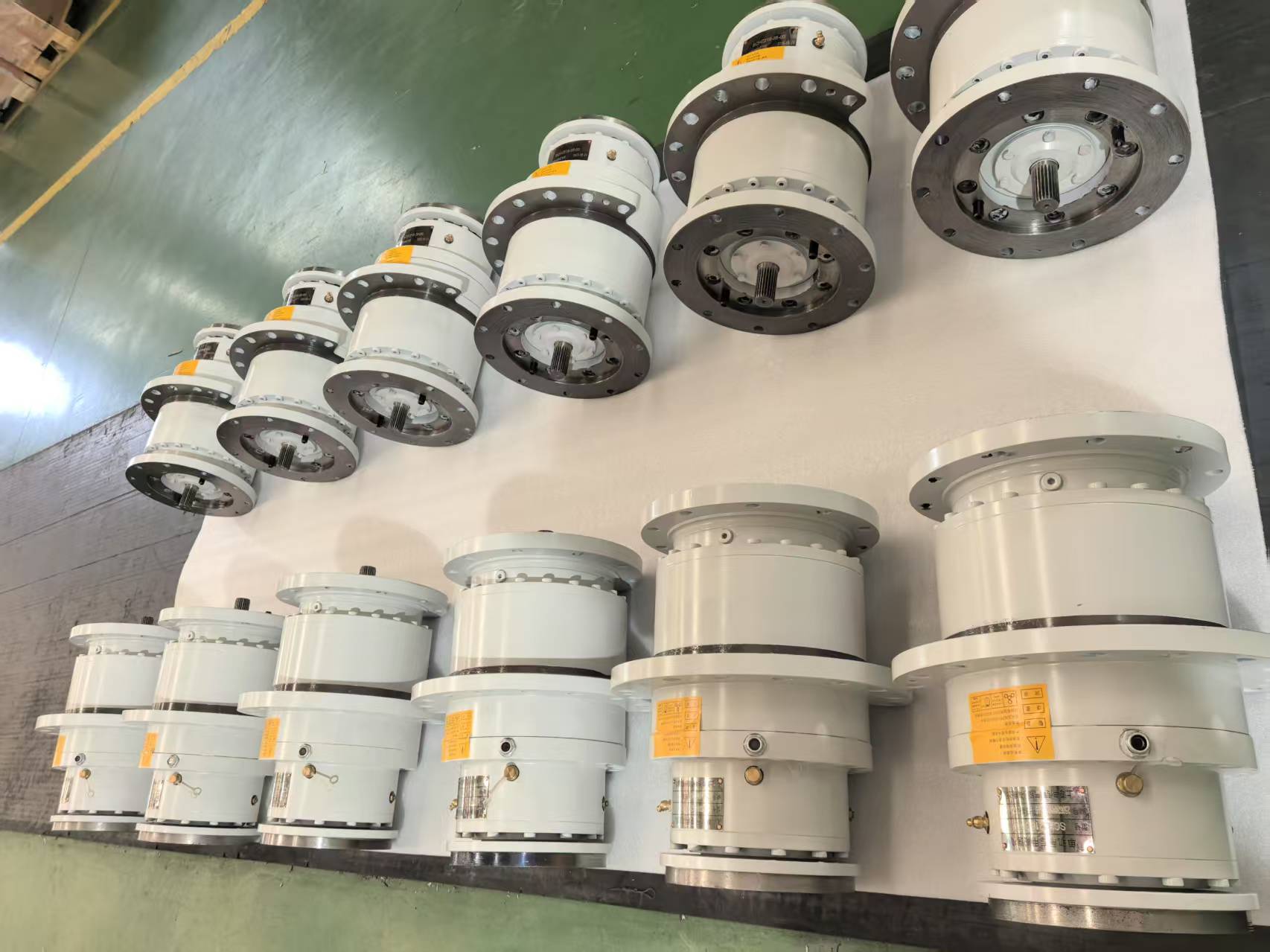

Что такое планетарный редуктор и как работает планетарная система передач?

Планетарная коробка передач, также называемая планетарной коробкой передач, представляет собой механизм понижения или повышения передачи, построенный на трех основных компонентах: центральной солнечной шестерне, наборе планетарных шестерен, вращающихся вокруг нее, и внешней кольцевой шестерне с внутренними зубьями, с которыми сателлиты зацепляются. Планетарные шестерни удерживаются на месте вращающимся водилом, и в зависимости от того, какой компонент неподвижен, какой приводится в движение и какой является выходной мощностью, узел может обеспечивать широкий диапазон передаточных чисел в очень компактном корпусе.

Структура системы планетарных передач – это то, что придает этой конструкции ее определяющие характеристики. Поскольку передаваемую нагрузку одновременно распределяют несколько планетарных шестерен, а не одна пара шестерен, передающая весь крутящий момент, как в простой зубчатой ​​передаче, нагрузка распределяется по нескольким точкам контакта одновременно. Это расположение зубчатого венца планетарной шестерни с солнечной шестерней играет центральную роль в том, как системы коробок передач с передачей крутящего момента достигают высокой производительности, не требуя при этом пропорционально большого корпуса. Результатом стал компактный редуктор, который подходит для применений, где пространство ограничено, но требования к крутящему моменту высоки.

Какие существуют основные типы планетарных редукторов?

Планетарные редукторы классифицируются в первую очередь по количеству ступеней редуктора, ориентации их валов и уровню точности, необходимому для конкретного применения.

Одноступенчатый планетарный редуктор

В одноступенчатом планетарном редукторе используется один набор солнечной, планетарной и кольцевой шестерен для достижения умеренного передаточного числа. Эта конфигурация компактна и эффективна, и ее обычно выбирают, когда требуемое передаточное число попадает в диапазон, который практически может обеспечить один комплект передач.

Многоступенчатый планетарный редуктор

Многоступенчатый планетарный редуктор последовательно соединяет два или более планетарных ряда, при этом выходной сигнал одной ступени приводит в движение входной сигнал следующей. Это позволяет добиться гораздо более высоких общих коэффициентов уменьшения, чем одноступенчатая конструкция, хотя при этом увеличивается длина и некоторый дополнительный люфт на каждой добавленной ступени.

Линейный планетарный редуктор

Линейный планетарный редуктор удерживает входной и выходной валы на одной оси, что упрощает соединение с двигателями и приводным оборудованием и является одной из наиболее распространенных конфигураций в промышленной автоматизации.

Прямоугольный планетарный редуктор

Прямоугольный планетарный редуктор включает в себя ступень конической или гипоидной передачи для перенаправления передачи мощности на девяносто градусов, что полезно, когда ограничения по пространству или требования к компоновке не позволяют использовать рядную компоновку.

Прецизионный планетарный редуктор

Прецизионный планетарный редуктор изготавливается с более жесткими допусками специально для минимизации люфта и ошибок позиционирования, что делает его пригодным для управления движением и робототехники, где точность имеет такое же значение, как и допустимый крутящий момент.

Где обычно используются планетарные редукторы?

Планетарные редукторы используются во многих отраслях промышленности, где требуется сочетание высокого крутящего момента, компактных размеров и надежной передачи мощности.

Применение оборудования промышленной автоматизации планетарные редукторы широко используется в осях с сервоприводом, индексных столах и упаковочном оборудовании, где важны точный контроль движения и повторяемость позиционирования. Системы привода робототехники зависят от планетарных редукторов для совместного приведения в действие, поскольку роботизированным манипуляторам требуется высокая плотность крутящего момента в небольшом корпусе, чтобы в целом манипулятор оставался легким и отзывчивым. Редукторные системы конвейерных лент отдают предпочтение планетарным конструкциям, когда компактному приводу необходимо выдерживать переменные нагрузки в течение длительного времени работы. В системах автомобильной трансмиссии внутри автоматических трансмиссий используются планетарные передачи для достижения нескольких передаточных чисел без большого количества отдельных пар шестерен. Приводы строительной техники, в том числе экскаваторов и кранов, используют планетарные конечные передачи, обеспечивающие высокий крутящий момент, необходимый для подъема тяжелых грузов и перемещения в компактных корпусах, установленных непосредственно на колесе или гусенице.

Какие эксплуатационные характеристики должен обеспечивать планетарный редуктор?

Хорошо спроектированный планетарный редуктор должен сочетать крутящий момент, точность и механический КПД в зависимости от того, чего больше всего требует применение.

Производительность редуктора с высокой плотностью крутящего момента напрямую зависит от распределения нагрузки в планетарном механизме, где несколько зубчатых зацеплений работают параллельно, а не одна пара, несущая полную нагрузку. Прецизионная конструкция зубчатой ​​передачи с малым люфтом имеет наибольшее значение в приложениях управления движением, где любой вращательный люфт между входом и выходом напрямую приводит к ошибке позиционирования. На высокоэффективную передачу мощности влияют качество зубьев шестерни, смазка и выбор подшипников, поскольку каждая дополнительная ступень или точка зацепления приводит к некоторым механическим потерям. Поведение системы плавного вращения, что означает минимальную вибрацию и постоянную выходную скорость, зависит от точности изготовления и правильного выравнивания солнечной, планетарной и кольцевой шестерен.

Как изготавливается планетарный редуктор?

Изготовление планетарного редуктора включает в себя последовательность этапов точной механической обработки, термообработки и сборки, предназначенных для достижения жестких допусков на все компоненты зубчатой ​​передачи.

Каждый из этих этапов влияет на конечную производительность коробки передач, а пропуск или поспешность любого этапа, особенно термообработки или калибровки центровки, имеет тенденцию проявляться позже в виде преждевременного износа или чрезмерного люфта при эксплуатации.

Чем планетарный редуктор отличается от других типов редукторов?

Планетарные редукторы являются одним из нескольких подходов к редуктору, и сравнение их с альтернативными конструкциями помогает выяснить, когда планетарная конфигурация является лучшим выбором.

Сравнение планетарного и червячного редукторов обычно сводится к плотности крутящего момента и эффективности по сравнению с возможностью самоблокировки. Червячные редукторы обеспечивают сильное самоблокирующееся поведение за счет более низкой эффективности, поскольку скользящий контакт между червяком и колесом создает большее трение, чем контакт качения в планетарном ряду. Сравнение планетарного и косозубого редуктора несколько отличается, поскольку косозубые редукторы также могут достигать высокой эффективности, но планетарные конструкции обычно занимают меньшую площадь при эквивалентном номинальном крутящем моменте из-за механизма распределения нагрузки.

Сравнение зубчатых редукторов в этих системах в конечном итоге зависит от приоритета приложения. Сравнение плотности крутящего момента дает преимущество планетарным конструкциям в установках с ограниченным пространством, таких как роботизированные соединения или приводы на колесах, в то время как червячные и косозубые редукторы остаются распространенными в приложениях, где стоимость, простота или самоблокирующееся поведение перевешивают преимущества компактной планетарной конструкции.

Каковы распространенные проблемы или ограничения планетарных редукторов?

Планетарные редукторы механически прочны, но они не застрахованы от износа и эксплуатационных проблем, особенно в тяжелых условиях эксплуатации.

Проблемы с износом подшипников коробки передач со временем развиваются, поскольку подшипники сателлитов или игольчатые ролики подвергаются повторяющимся циклическим нагрузкам, и этот износ может со временем увеличить люфт и снизить точность позиционирования. Проблемы с системой смазки являются распространенной основной причиной преждевременного износа, поскольку неадекватная или ухудшенная смазка увеличивает трение и нагрев в точках зацепления шестерен и на поверхностях подшипников. Симптомы шума и вибрации в коробке передач часто указывают на развитие таких проблем, как износ зубьев шестерни, повреждение подшипников или нарушение смазки, и мониторинг этих симптомов может помочь выявить проблемы до того, как произойдет сбой. Несоосность планетарных шестерен, будь то из-за ошибки установки или отклонения вала под нагрузкой, может вызвать неравномерное распределение нагрузки по планетарным шестерням и ускорить износ определенных зубьев. Ситуации повреждения коробки передач из-за перегрузки возникают, когда требования к крутящему моменту превышают номинальную мощность агрегата, что в тяжелых случаях может привести к поломке зубьев, отказу подшипника или деформации водила.

Как правильно выбрать планетарный редуктор?

Выбор подходящего планетарного редуктора требует соответствия нескольких технических параметров конкретным требованиям применения, а не выбора только на основе размера или стоимости.

Процесс методического выбора обычно начинается с определения требуемого выходного крутящего момента и скорости, затем сужения вариантов передаточного числа и, наконец, подтверждения того, что монтажная конфигурация и экологические характеристики подходят для установки. Пропуск любого из этих шагов увеличивает риск выбора редуктора, который не рассчитан на пиковые нагрузки или не соответствует диапазону скоростей приводного двигателя.

Каковы будущие тенденции развития технологии планетарных коробок передач?

Технология планетарных редукторов продолжает развиваться вместе с более широкими тенденциями в области автоматизации, точного производства и материаловедения.

Компактные автоматические приводы все чаще объединяют двигатель, коробку передач и управляющую электронику в одном корпусе, что снижает сложность установки, сохраняя при этом преимущества плотности крутящего момента, присущие планетарным конструкциям. Интеллектуальные системы контроля состояния коробки передач используют встроенные датчики для отслеживания вибрации, температуры и состояния смазки, что позволяет группам технического обслуживания выявлять развивающиеся проблемы до того, как они приведут к незапланированному простою. Проектирование малошумных зубчатых передач становится растущим приоритетом по мере того, как автоматизированное оборудование перемещается в среду, в которой работают люди, что приводит к совершенствованию конструкции профиля зубьев и точности изготовления. Передовые технологии изготовления зубчатых передач, в том числе улучшенный выбор сплавов и обработка поверхности, продлевают срок службы зубчатых передач и обеспечивают более высокие номинальные крутящие моменты в тех же физических пределах. В совокупности эти разработки указывают на то, что планетарные редукторы будут более интеллектуальными, более компактными и лучше отвечающими требованиям современных автоматизированных систем.

Часто задаваемые вопросы

Что такое планетарный редуктор?

Планетарный редуктор представляет собой редуктор, построенный на основе центральной солнечной шестерни, планетарной шестерни и внешней кольцевой шестерни, предназначенный для передачи высокого крутящего момента в компактном корпусе.

Для чего нужен планетарный редуктор?

Планетарный редуктор используется для снижения скорости и увеличения крутящего момента между двигателем и приводным оборудованием, обычно в робототехнике, промышленной автоматизации, автомобильных трансмиссиях и тяжелом машиностроении.

Как работает планетарная система передач?

Система планетарных передач работает за счет одновременного зацепления сателлитов с центральной солнечной шестерней и внешней кольцевой шестерней, при этом водило, солнечная шестерня или кольцевая шестерня служат входным, выходным или фиксированным элементом в зависимости от конфигурации.

Каковы преимущества планетарного редуктора?

Преимущества планетарного редуктора включают высокую плотность крутящего момента, компактные размеры относительно допустимого крутящего момента, соосное расположение валов и распределение нагрузки между несколькими зубчатыми зацеплениями.

Планетарный или червячный редуктор, что лучше?

Ни один из них не является лучшим в целом, поскольку планетарные редукторы обычно обеспечивают более высокий КПД и плотность крутящего момента, в то время как червячные редукторы обеспечивают самоблокирующееся поведение, что полезно в конкретных приложениях удержания.

Каков срок службы планетарного редуктора?

Срок службы планетарного редуктора зависит от таких факторов, как условия нагрузки, поддержание смазки и выравнивание, при этом правильно обслуживаемые агрегаты обычно обеспечивают длительный срок службы в номинальных условиях.
