Планетарные редукторы: проектирование, применение и руководство по выбору

Как а Планетарная передача редуктора Работа?

Редакторы планетарных передач, также известные как эпициклические системы передач, состоят из трех основных компонентов: солнечная передача, планеты и кольцевые шестерни. Солнечная передача находится в центре, в то время как вокруг него вращаются несколько планетных шестерни, все закрытые в кольцевой шестерне. Это компактное расположение обеспечивает несколько преимуществ по сравнению с традиционными системами передачи.

• Солнечная передача служит входом, обычно подключенным к валу двигателя
• Планетные шестерни сетчаты одновременно с солнечными и кольцевыми зубчатыми и кольцами
• Носитель, который удерживает планету, действует как выход
• Кольцевая передача может быть исправлена, служить вводом или вывода в зависимости от конфигурации

По сравнению с параллельным редуктором шахты, Планетарные редуктора редуктора Предложите более высокую плотность крутящего момента, лучшее распределение нагрузки и более компактные размеры. Нагрузка распределяется между несколькими планетными шестернями, что позволяет увеличить емкость крутящего момента в меньшей упаковке.

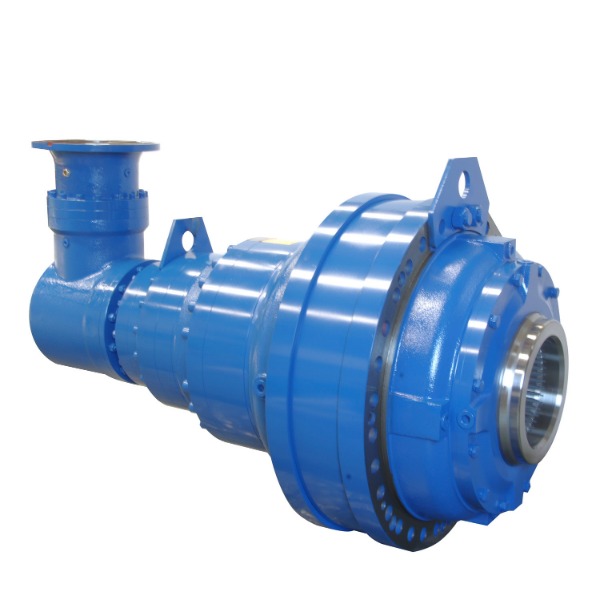

Вход фланца Прямого угла планетарного крутящего момента с двигателем

Преимущества планетарных систем передачи

Уникальная архитектура систем планетарных передач обеспечивает несколько преимуществ производительности:

• Высокая плотность крутящего момента: Многочисленные планеты делятся нагрузкой, что обеспечивает больше крутящего момента в меньшем пространстве
• Компактный дизайн: Концентрическое расположение приводит к меньшей площади
• Высокая эффективность: Обычно 95-98% за этап из-за расщепления питания
• Отличная жесткость: Несколько точек контакта обеспечивают жесткость
• Низкая вибрация: Сбалансированные силы уменьшают вибрацию и шум

Выбор права Планетарная коробка передач для вашего приложения

Выбор надлежащего передаточного числа имеет решающее значение для оптимальной производительности. Соотношение определяет взаимосвязь между скоростью ввода и выходным крутящим моментом. Общие отношения варьируются от 3: 1 до 100: 1 для одностадийных конструкций, с многоэтапными единицами, предлагающими соотношение до 10 000: 1.

Факторы, влияющие на выбор отношения

Несколько соображений влияют на идеал Планетарная коробка передач Для приложения:

• Требуемая скорость выхода и крутящий момент
• Доступная входная мощность и скорость
• Требования к динамическим ответам
• Цели эффективности
• Физические пространства ограничения

Таблица сравнения соотношений

Советы по техническому обслуживанию для Планетарная передача редуктораs в промышленных применениях

Правильное обслуживание значительно продлевает срок службы Планетарные редуктора редуктора in industrial applications Полем Эти системы часто работают в требовательных условиях, что делает регулярную помощь.

Обычные процедуры технического обслуживания

Комплексная программа технического обслуживания должна включать в себя:

• Регулярные проверки и изменения смазки
• Мониторинг вибрации
• Тепловые проверки
• Проверка крутящего момента болта
• Проверки целостности печати

Общие режимы отказа и профилактика

Понимание типичных механизмов отказа помогает предотвратить простоя:

Сравнение Планетарное редуктора по сравнению с гармоническим приводом Технологии

При выборе систем сокращения точности инженеры часто сравнивают Планетарное редуктора по сравнению с гармоническим приводом решения. Каждая технология имеет различные характеристики, подходящие для разных приложений.

Сравнение производительности

Ключевые различия между двумя технологиями:

• Обратная реакция: Гармонические диски предлагают обратную реакцию почти по нулю, в то время как планетарные системы обычно имеют 1-10 дуговых мин
• Жесткость: Планетарные передачи обеспечивают более высокую жесткость кручения
• Эффективность: Планетарные системы, как правило, более эффективны (95-98% против 80-90%)
• Размер: Гармонические диски могут быть более компактными для эквивалентных соотношений

Применение пригодности

Понимание Обратная реакция в планетарных системах передачи

Обратная реакция в планетарных системах передачи Относится к небольшому движению между зубцами передач сетки при изменении направления. Хотя некоторая обратная реакция неизбежна, чрезмерные количества могут вызвать ошибки позиционирования и вибрацию.

Причины обратной реакции

Несколько факторов способствуют обратной реакции системы:

• Производственные допуски
• Зазор зубчатого зуба
• Зазоры с подшипником
• Вариации сборки
• Носить со временем

Минимизация обратной реакции в точных приложениях

Методы уменьшения обратной реакции включают:

Выбор Коробки передач с высокой точностью для робототехники

Роботизированные приложения требуют Коробки передач с высокой точностью Это сочетает в себе точность, жесткость и компактные размеры. Эти системы часто должны обрабатывать динамические нагрузки при сохранении повторяемости позиционирования.

Критерии выбора ключей для робототехники

Важные соображения при определении коробок передач для роботизированных приложений:

• Крутильная жесткость
• Спецификации обратной реакции
• Эффективность на рабочей скорости
• Вес и инерция
• Экологическая герметизация

Требования к производительности по типу робота
