Планетарный редуктор или червячный редуктор: что лучше?

При выборе коробки передач для тяжелой промышленной техники инженеры и производители оборудования часто сравнивают два распространенных решения трансмиссии: планетарные редукторы и червячные редукторы .

Оба могут обеспечить высокий крутящий момент и снижение скорости, но их принципы передачи, эффективность, плотность крутящего момента и сценарии применения совершенно разные.

Итак, что лучше: планетарный редуктор или червячный редуктор?

Ответ зависит от конкретных требований вашего оборудования. Если в вашем приложении приоритетом являются высокий крутящий момент, высокая эффективность, компактные размеры и непрерывная работа, обычно лучшим выбором будет планетарный редуктор с высоким крутящим моментом. Если ваше оборудование требует высоких передаточных чисел, работы на низких скоростях или самоблокирующихся характеристик, червячный редуктор может оказаться более подходящим.

В этой статье планетарные и червячные редукторы сравниваются по конструкции, производительности, применению и критериям выбора, что поможет вам выбрать правильный промышленный редуктор.

В чем разница между планетарной коробкой передач и червячной коробкой передач?

Самая большая разница заключается в их структурах передачи.

Планетарный редуктор состоит в основном из солнечной шестерни, нескольких сателлитов, кольцевой шестерни и водила сателлитов. Несколько планетарных шестерен одновременно входят в зацепление с солнечной и кольцевой шестернями, позволяя распределять передаваемую нагрузку между несколькими зубчатыми зацеплениями.

Такая конструкция обеспечивает планетарным редукторам высокое соотношение крутящего момента к размеру и делает их особенно подходящими для тяжелых условий эксплуатации, где пространство для установки ограничено.

С другой стороны, червячный редуктор использует червяк и червячное колесо для передачи мощности. Червяк приводит червячное колесо в движение посредством скользящего контакта, обеспечивая высокие коэффициенты сжатия в относительно компактной конструкции.

Червячные редукторы особенно полезны, когда важны низкая скорость, высокие передаточные числа, плавность работы или характеристики самоблокировки.

Таким образом, эти два типа редукторов не являются прямой заменой во всех случаях применения. Правильный выбор зависит от крутящего момента, скорости, эффективности, требований к установке и безопасности машины.

Планетарный редуктор и червячный редуктор: ключевые различия в производительности

Крутящий момент

Планетарные редукторы имеют значительное преимущество в тяжелых условиях эксплуатации, требующих высокого выходного крутящего момента.

Конструкция планетарной передачи распределяет нагрузку между несколькими планетарными шестернями, уменьшая нагрузку, приходящуюся на отдельный зуб шестерни. Это позволяет планетарным редукторам достигать высокого крутящего момента при сохранении относительно компактного корпуса.

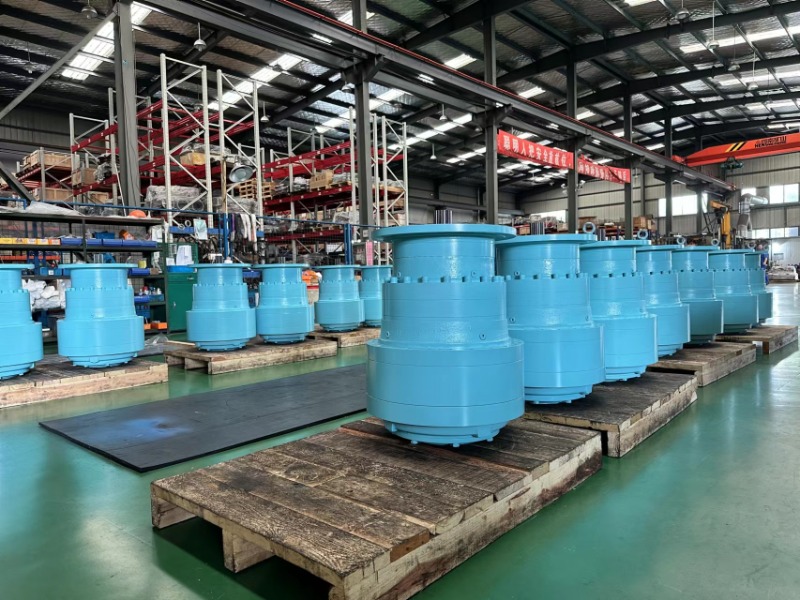

Модельный ряд планетарных редукторов SGR с высоким крутящим моментом предназначен для применения в таких сложных условиях, как буровое оборудование, краны, горнодобывающая техника и другое тяжелое промышленное оборудование.

Червячные редукторы также могут обеспечивать высокий крутящий момент, особенно на низких скоростях, но их скользящий контакт создает большее трение и нагрев. Это может стать ограничивающим фактором в приложениях, требующих высокой непрерывной мощности и длительного времени работы.

Эффективность передачи

Эффективность — еще одно важное отличие.

Планетарные коробки передач обычно обеспечивают высокий механический КПД, поскольку их шестерни в основном работают за счет контакта качения и распределяют нагрузку между несколькими зубчатыми зацеплениями.

Червячные редукторы основаны на скользящем контакте между червяком и червячным колесом. В результате их эффективность обычно ниже, особенно при высоких степенях восстановления.

Для оборудования, работающего непрерывно в течение тысяч часов в год, разница в эффективности может напрямую влиять на потребление энергии и эксплуатационные расходы.

Поэтому для круглосуточного промышленного оборудования, мощных приводов, конвейеров, бурового оборудования и другой энергоемкой техники зачастую более эффективным выбором является планетарный редуктор.

Коэффициент уменьшения

Червячные редукторы имеют важное преимущество, когда требуется очень высокое передаточное число.

Червячный редуктор может обеспечить большое передаточное число при относительно компактной конструкции, что делает его подходящим для применений, требующих очень низких выходных скоростей.

Планетарные коробки передач также могут достигать высоких передаточных чисел за счет нескольких ступеней, но добавление ступеней увеличивает длину и сложность коробки передач.

Поэтому, если вам нужно очень высокое передаточное число и низкая скорость, подойдет червячная коробка передач. Если вам нужен высокий крутящий момент и высокая эффективность, подойдет планетарная коробка передач.

Какая коробка передач лучше подходит для тяжелых условий эксплуатации?

В случае применения в тяжелых условиях ответ зависит от того, что означает «тяжелая эксплуатация» для машины.

Если тяжелые условия эксплуатации подразумевают высокий крутящий момент, ударные нагрузки, непрерывную работу, высокую удельную мощность и высокий КПД, то планетарный редуктор, как правило, является более надежным решением.

Типичные области применения включают: электрические буровые установки, гидравлические буровые установки, горнодобывающую технику, строительную технику, крановое и подъемное оборудование, ветроэнергетическое оборудование, системы гусеничного привода и сверхмощные конвейеры.

Эти машины часто испытывают высокий пусковой момент, частые изменения нагрузки, ударные нагрузки и длительные рабочие циклы. Структура распределения нагрузки планетарных редукторов обеспечивает превосходный крутящий момент и стабильность работы.

Однако червячные редукторы не следует считать непригодными для тяжелой промышленности.

Червячный редуктор может быть отличным выбором, когда применение требует высоких передаточных чисел, низкой скорости передачи, прямоугольной передачи или самоблокировки.

Например, тяжелые червячные редукторы SGR предназначены для применений, где важны самоблокировка и стабильная работа на низких скоростях.

Планетарная коробка передач или червячная коробка передач: какой выбрать?

Простое сравнение может помочь инженерам принять первоначальное решение:

Таблицу следует рассматривать как общее инженерное сравнение. Фактическая производительность зависит от конструкции коробки передач, передаточного числа, смазки, нагрузки, скорости и условий эксплуатации.

Как правильно выбрать коробку передач?

Прежде чем приобретать планетарный или червячный редуктор, производители оборудования должны оценить несколько ключевых параметров.

Выходной крутящий момент

Рассчитайте требуемый постоянный крутящий момент, а также пиковый и пусковой крутящий момент. Для оборудования с ударными нагрузками или частыми запусками и остановками также следует учитывать соответствующий коэффициент эксплуатации.

Коэффициент уменьшения

Определите требуемую скорость ввода и вывода.

Если оборудование требует чрезвычайно высокого передаточного числа и очень низкой выходной скорости, червячный редуктор может стать более простым решением.

Если более важны высокий крутящий момент и эффективность, более подходящим может оказаться многоступенчатый планетарный редуктор.

Время работы

Для оборудования, работающего в непрерывном режиме, особенно важны эффективность передачи и тепловые характеристики.

Планетарный редуктор может быть выгоден для оборудования, работающего в непрерывном режиме, поскольку его высокий КПД позволяет снизить потери энергии и тепловыделение.

Место для установки

Если машина имеет строгие ограничения по пространству, следует учитывать плотность крутящего момента.

Планетарные редукторы обеспечивают высокий крутящий момент в компактной конструкции, что делает их пригодными для мобильных машин, бурового оборудования, гусеничных приводов и других устройств с ограниченным пространством.

Требования к самоблокировке

Если редуктору необходимо предотвратить обратное вращение после остановки двигателя, червячный редуктор может быть предпочтительнее в зависимости от передаточного числа и конкретной конструкции.

Однако самоблокирующийся тормоз не следует автоматически рассматривать как замену механического тормоза, если правила безопасности требуют надежного удержания нагрузки.

Планетарные и червячные редукторы SGR

Выбор между планетарным и червячным редуктором не обязательно означает выбор между двумя конкурирующими продуктами. Для опытного производителя коробок передач обе технологии трансмиссии могут быть полезны в зависимости от требований машины.

SGR предлагает как планетарные редукторы с высоким крутящим моментом, так и промышленные червячные редукторы, что позволяет клиентам выбирать подходящую архитектуру трансмиссии для своего оборудования.

Планетарные редукторы SGR ориентированы на высокую плотность крутящего момента, эффективную передачу мощности, компактную конструкцию и работу в тяжелых условиях, в то время как червячные редукторы разработаны для применений, требующих высоких передаточных чисел, стабильной выходной мощности на низких скоростях и характеристик самоблокировки.

SGR также разрабатывает комбинированные решения для планетарных и червячных передач для применений, требующих преимуществ обеих технологий. Его планетарно-червячный комбинированный редуктор сочетает в себе высокую эффективность передачи планетарных передач с характеристиками самоблокировки червячных передач с высоким передаточным числом.

Для производителей оборудования OEM выбор коробки передач также может быть настроен в соответствии с типом двигателя, выходным крутящим моментом, передаточным числом, конфигурацией монтажа, конструкцией вала и условиями эксплуатации.

Итак, планетарный редуктор против червячного редуктора: что лучше?

Не существует единого ответа для каждого приложения.

Выбирайте планетарный редуктор с высоким крутящим моментом, если ваше оборудование требует: высокого крутящего момента, высокой эффективности, компактных размеров, высокой устойчивости к ударным нагрузкам и непрерывной работы в тяжелых условиях.

Выбирайте червячный редуктор, если ваше оборудование имеет приоритет: очень высокие передаточные числа, низкоскоростная мощность, прямоугольная передача, плавность работы и самоблокирующиеся характеристики.

Для требовательного промышленного оборудования лучшая коробка передач не обязательно должна иметь самый высокий крутящий момент или самую низкую начальную цену. Правильным решением является то, которое полностью соответствует условиям эксплуатации машины.

Как опытный производитель промышленных редукторов, SGR предлагает планетарные, червячные и комбинированные трансмиссии для бурового оборудования, горнодобывающей техники, кранов, ветроэнергетических установок, конвейеров, строительной техники и других промышленных применений.

Оценивая вместе крутящий момент, скорость, передаточное число, эффективность, пространство для установки, характеристики нагрузки и рабочую среду, производители оборудования могут выбрать коробку передач, которая обеспечит надежную работу и долгосрочную ценность. (Автор, SGR, Энджи Чжан)
