Точное машиностроение: контроль люфта и шума в планетарной червячной передаче

I. Спрос на высокоточные зубчатые передачи

планетарная червячная передача Блок представляет собой сочетание двух мощных принципов трансмиссии, обеспечивающих высокую плотность крутящего момента, значительные передаточные числа и компактные размеры. В требовательных приложениях основной технической задачей является контроль допусков внутренних компонентов, в частности, зазора зацепления (люфта), чтобы обеспечить высокую точность передачи и одновременно минимизировать уровни шума, вибрации и резкости (NVH).

Shanghai SGR Heavy Industry Machinery Co., Ltd., высокотехнологичное предприятие, более 10 лет специализирующееся на зубчатых передачах, понимает эту сложность. Наша группа исследований и разработок, состоящая из докторов наук и старших инженеров, разработала специализированную технологию, в том числе систему оптимизации проектирования планарной червячной передачи с двойным охватом, гарантируя, что наша продукция соответствует отраслевой тенденции к снижению вибрации и шума.

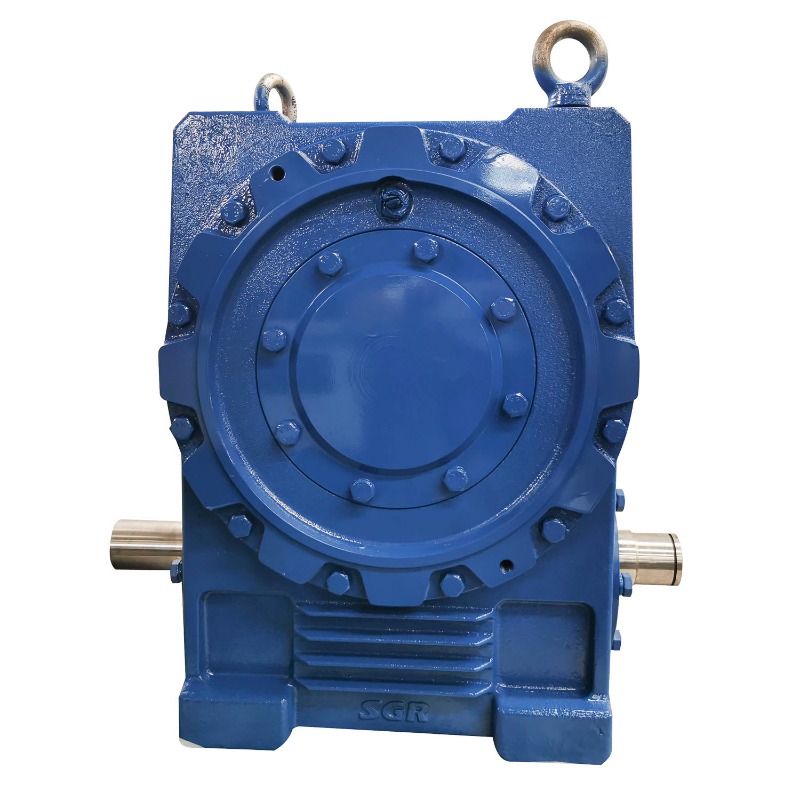

Высокоэффективный червячный редуктор с двойным кожухом

II. Механика контроля люфта

Люфт, или окружной зазор между сопрягаемыми зубьями, напрямую влияет на точность позиционирования и рабочий шум. Минимизация этого зазора имеет решающее значение для высокоточного оборудования.

Стратегии сборки с нулевым люфтом: контроль люфта в планетарных червячных передачах

Эффективное управление люфтом в планетарно-червячных системах требует воздействия на обе ступени редуктора — планетарную ступень (солнечную шестерню, сателлиты и кольцевую шестерню) и червячную ступень. На планетарной ступени точность достигается за счет тщательного контроля межосевого расстояния между солнцем и сателлитами. Это часто требует использования высококачественных подшипников и строгих геометрических допусков для водила сателлитов и отверстий корпуса.

В ступени червячной передачи люфт в основном связан с межосевым расстоянием между червяком и червячным колесом. Стратегии минимизации включают:

• Контролируемая регулировка межосевого расстояния: Использование эксцентриковых втулок входного вала или регулируемых фланцев корпуса, которые позволяют точно регулировать положение червяка во время сборки.
• Разделенные червячные колеса: Использование разъемного червячного колеса с предварительной нагрузкой, которое обеспечивает постоянный контакт с профилем червяка, устраняя зазор.

III. Достижение профиля зуба и точности зацепления

accuracy of the tooth profile and its surface finish directly determines the smoothness of engagement and the resulting noise output. This is where advanced manufacturing is essential.

Технологии изготовления и допуски

most significant improvement in accuracy comes from post-machining finishing. The precision grinding techniques for worm gear tooth profile are paramount, especially for double-enveloping worm gears, where the geometry is complex. Grinding offers superior surface finish and tighter control over the involute profile compared to traditional hobbing or milling.

impact of gear tolerance on gearbox vibration level is defined by industry standards (e.g., International Organization for Standardization 1328-1). Moving from an ISO Grade 8 (commercial) to an ISO Grade 5 (high-precision) can reduce the dynamic meshing error by factors of ten, translating directly into significantly lower vibration and noise levels.

Методы изготовления зубчатых колес в зависимости от допусков и качества поверхности

IV. Передовая метрология и обеспечение качества

Вы не можете контролировать то, что не можете точно измерить. Высокоточные редукторы требуют современной метрологии для проверки сложной геометрии компонентов.

Проверка сложной геометрии

verification of the toroidal geometry in the worm gear stage is a specialized process. The measuring instrument for toroidal worm gear accuracy must be capable of simultaneously measuring multiple geometrical parameters, including lead, profile, and pitch error. Shanghai SGR is equipped with the domestically innovated Toroidal Worm and Hob Measuring Instrument, a first in China, alongside high-accuracy 3D Measuring Machines. These instruments verify that every planetary worm gear component adheres to the tightest tolerances required for low backlash and noise.

V. Стратегии снижения шума в планетарно-червячной передаче

Помимо точности передачи, на уровень шума влияют динамика системы и конструкция корпуса. Успешное руководство B2B по снижению шума в планетарных редукторах должно учитывать всю систему, а не только шестерни.

Снижение системного шума

• Смазка: Использование синтетических масел с вязкостью, оптимизированной для рабочей скорости и температуры, обеспечивает образование бесшумной жидкостной пленки, которая гасит ударный шум при зацеплении.
• Дизайн корпуса: housing rigidity must be high enough to prevent noise amplification through vibration. Our focus on compact and modular design inherently improves stiffness and reduces dynamic deflection, minimizing the contribution of the housing to the overall noise level.
• Модификация снаряжения: Небольшие изменения профиля зуба (выступ или рельеф вершины) могут компенсировать незначительные отклонения под нагрузкой, что напрямую снижает NVH-эффекты, связанные с влиянием допуска передачи на уровень вибрации коробки передач в реальных условиях.

VI. Заключение

Управление люфтом и минимизация шума в высокопроизводительной планетарной червячной передаче требуют специализированного комплексного подхода, сочетающего передовую конструкцию (например, плоскую систему с двойной огибающей) со строгой точностью изготовления. Благодаря использованию методов прецизионного шлифования профиля зубьев червячной передачи и проверке с помощью измерительного прибора точности тороидальной червячной передачи компания Shanghai SGR Heavy Industry Machinery Co., Ltd. гарантирует, что наши редукторы соответствуют самым строгим требованиям по шуму и шуму, предлагая высокотехнологичные решения нашим глобальным партнерам B2B.

VII. Часто задаваемые вопросы (FAQ)

1. Что такое люфт в планетарно-червячной передаче и почему его контроль имеет решающее значение?

Люфт – это зазор между неведущими сторонами сопрягаемых зубьев шестерни. Его контроль имеет решающее значение, поскольку чрезмерный люфт снижает точность позиционирования и жесткость, что приводит к нестабильности, ударному шуму и преждевременному износу, что имеет решающее значение для контроля люфта в планетарных червячных передачах.

2. Как проявляется влияние допуска передачи на уровень вибрации коробки передач?

Плохой допуск шестерни приводит к геометрическим погрешностям (отклонению профиля, погрешности шага). Эти ошибки вызывают неравномерность сил зацепления, создавая динамическое возбуждение. Это возбуждение передается через подшипники и корпус, проявляясь в виде слышимой вибрации и шума, поэтому необходимы высокие классы допусков ISO.

3. Чем отличается технология прецизионного шлифования профиля зуба червячной передачи от червячной обработки?

Прецизионное шлифование происходит после термообработки и закалки материала шестерни. Он обеспечивает более качественную обработку поверхности и позволяет корректировать незначительные искажения, вызванные термообработкой, что приводит к превосходной геометрической точности (класс 3–5 по сравнению с классом 8–10 для зубофрезерной обработки).

4. Какой специализированный инструмент необходим для проверки указанной в средстве измерения точности тороидальной червячной передачи?

Для проверки требуется специализированное оборудование, такое как прибор для измерения зубчатых колес с числовым программным управлением (ЧПУ), который часто изготавливается по индивидуальному заказу или разрабатывается собственными силами (например, измерительный прибор для тороидального червяка и червячной фрезы SGR). Стандартные 3D-измерительные машины могут столкнуться со сложной, неэвольвентной, трехмерной геометрией профиля червяка с двойной огибающей.

5. Какие элементы конструкции, не связанные с шестернями, способствуют снижению шума в планетарных редукторах, о котором говорится в руководстве B2B?

Незубчатые элементы включают оптимизацию конструкции корпуса (увеличение толщины стенок и ребер для гашения резонанса), выбор высококачественных малошумных подшипников и использование смазочных материалов соответствующей вязкости, которые создают толстую шумопоглощающую пленку жидкости между зацепляющимися зубьями.
