Наиболее распространенные типы зубчатых редукторов, о которых вы, возможно, захотите узнать

Будучи техническим менеджером компании SGR, давно зарекомендовавшего себя производителя редукторов с более чем 15-летним опытом работы в отрасли, я часто сталкиваюсь с одним и тем же основополагающим вопросом от инженеров и специалистов по закупкам: «Какие наиболее распространенные типы редукторов , и как мне выбрать правильный?» Ответ заключается не только в понимании принципов передачи, но и в сопоставлении характеристик производительности с реальными приложениями.

Какие типы зубчатых редукторов наиболее распространены?

В промышленном оборудовании, редукторы в основном делятся на три основные категории: планетарные редукторы, червячные редукторы и цилиндрические или коническо-цилиндрические редукторы с параллельными валами. Среди них планетарные и червячные редукторы преобладают в тех случаях, когда требуется высокая плотность крутящего момента, компактная конструкция или возможность самоблокировки.

Планетарные редукторы отличаются эффективностью (обычно 95–98%), высоким соотношением крутящего момента к размеру и динамическим распределением нагрузки между несколькими планетарными шестернями. Они идеально подходят для сервосистем, строительного оборудования и промышленных приводов непрерывного действия.

Червячные редукторы, особенно усовершенствованные типы, такие как плоский тороидальный червяк с двойной оболочкой, обеспечивают высокие передаточные числа в одной ступени, присущую механическую самоблокировку, а также плавную и бесшумную работу, что делает их подходящими для подъема, позиционирования и критически важных с точки зрения безопасности систем.

В SGR мы сосредоточили наши исследования, разработки и производство именно на этих двух ценных сегментах: планетарные редукторы серии N и плоские червячные тороидальные редукторы с двойной обоймой серии C, оба разработаны для сложных условий эксплуатации и имеют длительный срок службы.

Планетарные редукторы SGR

Наша серия N планетарные редукторы представляют собой более десяти лет совершенствования технологии точной передачи. Разработанные как прямая альтернатива импортным брендам, таким как Brevini, Dynamic, Rossi и Bonfiglioli, они сочетают в себе дизайн международного уровня с локализованной поддержкой и конкурентоспособными ценами. Ключевые характеристики включают:

• Диаметр зубчатого венца от 200 мм до 885 мм.
• Выходной крутящий момент до 540 000 Н·м
• Передаточные числа, начиная с i ≥ 3, расширяются за счет многоступенчатых конфигураций
• Модульная архитектура, позволяющая создавать сотни комбинаций моделей.

Входной конец поддерживает круглые отверстия, шлицы, валы, фланцы и встроенные тормоза, совместимые как с гидравлическими, так и с электромагнитными двигателями. Выходной конец обеспечивает еще большую гибкость: сплошные или полые валы, крепление расширительного диска, шлицевые соединения, шестерни или фланцы, что обеспечивает бесшовную интеграцию в бестраншейные буровые установки, горные конвейеры, морские лебедки и текстильное оборудование.

Все шестерни планетарных редукторов SGR изготовлены из легированной стали 20CrMnTi, науглерожены, закалены и прецизионно отшлифованы, чтобы обеспечить низкий уровень шума, высокую усталостную стойкость и распределение нагрузки на несколько зубьев. Это обеспечивает плавную и надежную работу и механический КПД, превышающий 96%.

Кроме того, планетарные редукторы серии N получили «Первую премию за научно-технический прогресс в зубчатой ​​промышленности» от Китайской ассоциации зубчатой ​​промышленности в 2009 году и были внесены в список Шанхайских проектов по преобразованию высокотехнологичных достижений. Планетарные редукторы серии N стали надежным выбором в строительной, горнодобывающей, морской и текстильной отраслях.

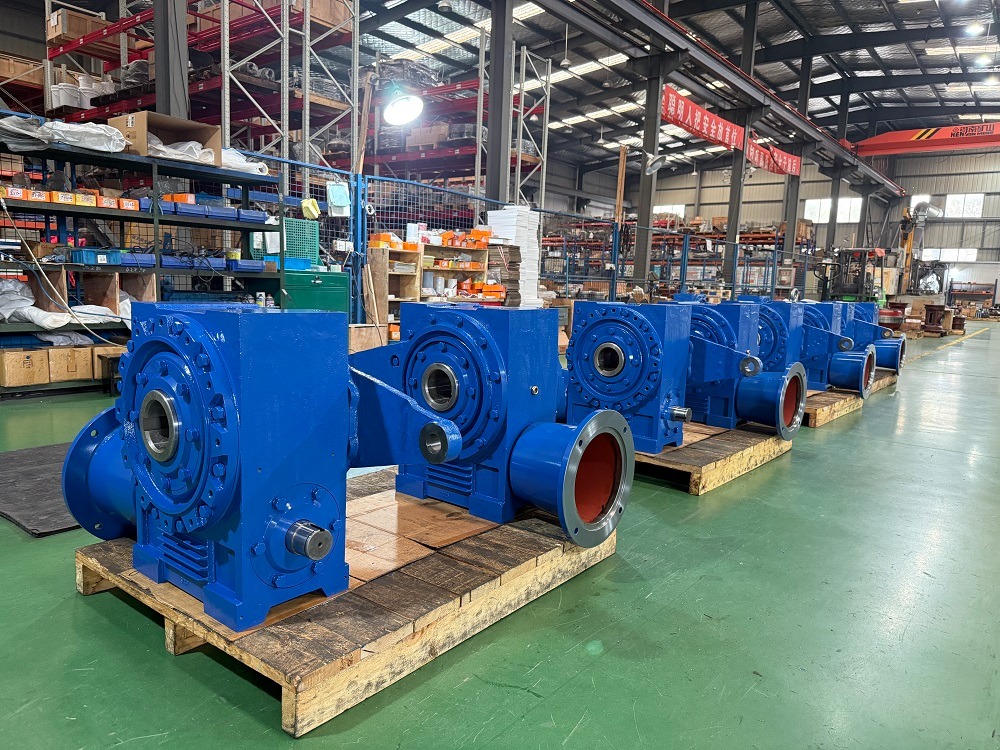

Червячные редукторы SGR

Дополнением нашей планетарной линейки является плоский тороидальный червячный редуктор с двойной оболочкой серии C — решение для трансмиссии, основанное на китайских инновациях и оптимизированное в результате сотрудничества с ведущими университетами.

В отличие от обычных цилиндрических червячных передач, редукторы серии C с двойным охватом червячные редукторы имеют тороидальный червяк, дважды окруженный теоретической плоскостью, образующий многозубую сетку поверхностного контакта с червячным колесом. Такая конструкция значительно увеличивает грузоподъемность и эффективность трансмиссии, одновременно снижая износ.

Технические особенности червячных редукторов с двойным кожухом:

• Межцентровые расстояния от 100 мм до 710 мм.
• Выходной крутящий момент до 160 000 Н·м
• Передаточные числа, начиная с ≥ 10, с возможностью самоблокировки при более высоких передаточных числах.
• Взаимозаменяемые установочные размеры с агрегатами типа CAVEX®

Червяк червячных редукторов с двойной оболочкой изготовлен из 20CrMnTi, цементирован и шлифован, а червячное колесо изготовлено из высокоэффективной оловянной бронзы, что обеспечивает превосходные антифрикционные и износостойкие свойства. В результате получился переходник, который обеспечивает длительный срок службы, высокую надежность и повышенную механическую безопасность, что имеет решающее значение в подъемно-транспортном оборудовании, металлургии, гидроэнергетических воротах и ​​резиновых каландрах.

Компания SGR систематически разрабатывала протоколы проектирования, производства, сборки и испытаний этой технологии, стремясь продвигать действительно оригинальное высокопроизводительное решение для передачи данных. Ключевые компоненты, изготовленные по индивидуальному заказу, также доступны по запросу.

Опираясь на сертификацию DNV ISO 9001, одобрение поставщика SGS и признание шанхайского «специализированного, изысканного, уникального и инновационного» предприятия (SRII), компания SGR по-прежнему привержена развитию технологий зубчатых передач. Независимо от того, требует ли ваше приложение высокой эффективности и удельной мощности планетарных приводов или прочности и самоблокирующейся безопасности червячных редукторов с двойным кожухом, SGR предлагает инженерные решения, которые работают изо дня в день в самых тяжелых условиях. (Автор, SGR, Энджи Чжан)
