3 основных различия между червячными редукторами с двойным охватом и обычными червячными приводами

Многие люди знакомы с двухконтурный червячный редуктор ; это «знакомое лицо» в области промышленной передачи энергии, широко используемое в различных отраслях промышленности и механики благодаря таким преимуществам, как компактная конструкция, плавная передача и способность достигать высоких передаточных чисел.

В последние годы все больше людей стали приобретать червячные редукторы с двойной обоймой. Итак, в чем же разница между червячным редуктором с двойной обоймой и обычным червячным приводом?

Различные принципы построения сетки

В обычных червячных передачах обычно используется цилиндрический червяк, входящий в зацепление с косозубой передачей. Такое расположение приводит к точечному или линейному контакту, небольшой фактической несущей площади и восприимчивости к концентрации напряжений, что приводит к быстрому износу и низкой эффективности.

Уникальная особенность тороидального червячного редуктора с двойной оболочкой заключается в его конструкции с двойной оболочкой. Во время червячной обработки за счет двух огибающих движений создается сложная криволинейная поверхность, что обеспечивает одновременное зацепление нескольких зубьев с червячной передачей. Это создает привод с высоким коэффициентом контакта, характеризующийся сочетанием поверхностного контакта и многолинейного сопряжения. Преимущества этого метода зацепления очевидны: значительно увеличивается площадь контакта, что существенно повышает несущую способность.

Значительные различия в механических свойствах

Представление о том, что червячные передачи страдают от низкого КПД, глубоко укоренилось. Стандартные червячные передачи обычно работают с КПД только 40–70% — этот показатель значительно падает с увеличением передаточного числа — в первую очередь из-за интенсивного трения скольжения между червяком и поверхностями зубьев червячной передачи. Кроме того, грузоподъемность обычных червячных передач невысока, что делает их пригодными для применения при легких и средних нагрузках.

Напротив, червячные редукторы с двойной обоймой обеспечивают высокую плотность крутящего момента и грузоподъемность. Они превосходно справляются с задачами, требующими высокой выходной силы и компактной установки, а также демонстрируют превосходную устойчивость к ударным нагрузкам и износу.

Именно различия в механических характеристиках приводят к совершенно разным сферам применения обычных червячных приводов и червячных редукторов с двойным охватом. Червячные редукторы с двойной обоймой широко используются в приложениях, требующих чрезвычайно высокой надежности, таких как металлургические прокатные станы, шахтные подъемники, судовые рулевые механизмы и тяжелая строительная техника, тогда как стандартные червячные передачи обычно используются в таких установках, как ленточные конвейеры и общепромышленное оборудование.

Производственные процессы и затраты разные

Обычные червячные передачи отличаются простой конструкцией, отработанными производственными процессами, низкой стоимостью и пригодностью для массового производства.

Напротив, червячные редукторы с двойной оболочкой используют сложную геометрию поверхности червяка, которая требует специализированных станков с ЧПУ и прецизионных процессов шлифования шестерен; следовательно, их производство сложно и трудоемко, влечет за собой более высокие затраты и представляет собой относительно новый тип передающего оборудования.

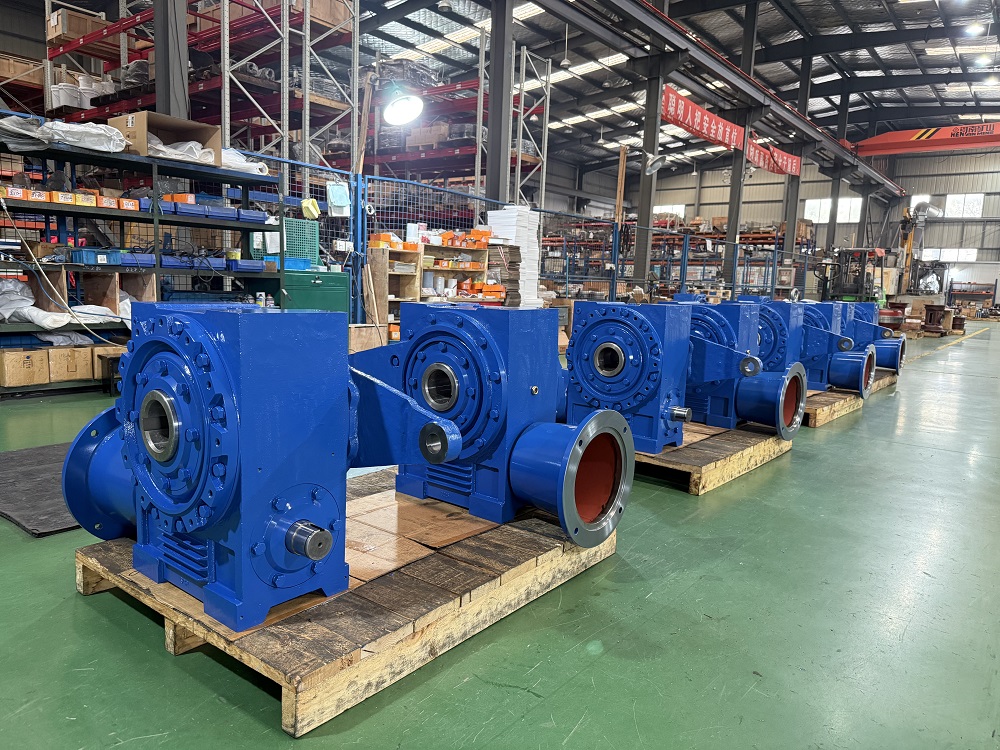

Например, червячные редукторы с двойной обоймой, разработанные и производимые SGR, характеризуются многозубым зацеплением между червяком и червячной передачей. Червяк изготовлен из стали 20CrMnTi, подвергнутой цементации, закалке и прецизионному шлифованию, а червячная передача изготовлена ​​из высокопроизводительной легированной бронзы, что обеспечивает длительную износостойкость, высокую эффективность передачи и увеличенный срок службы. По сравнению с цилиндрическими червячными передачами тех же характеристик эти редукторы обеспечивают значительно более высокую несущую способность и эффективность передачи; кроме того, они обладают способностью к механической самоблокировке при высоких передаточных числах, что эффективно повышает безопасность подъемных механизмов.

Что следует учитывать при выборе двухконтурного червячного редуктора?

Червячные редукторы работают по принципу трения скольжения. Их коэффициенты восстановления обычно варьируются от 5:1 до 100:1; как правило, чем выше передаточное число, тем меньше угол опережения и тем ниже эффективность. При выборе червячного редуктора необходимо сбалансировать передаточное число и эффективность и выбрать модель, отвечающую требованиям обоих.

Кроме того, для длительной эксплуатации необходимо учитывать меры по отводу тепла, например, установить вентиляторы или системы масляного охлаждения или выбрать чугунный корпус, оснащенный охлаждающими ребрами.

Материалы и процессы производства червячных редукторов являются решающими факторами, определяющими их производительность. Ведущие производители обычно используют легированную сталь (например, 20CrMnTi) для червяка и оловянную бронзу (ZCuSn10P1) или алюминиевую бронзу для червячной передачи — материалы, которые обеспечивают превосходную износостойкость и низкое трение. Компоненты подвергаются цементации, закалке и шлифовке для достижения высокой твердости и стойкости к износу, что приводит к высокой эффективности трансмиссии и длительному сроку службы.

Напротив, если в изделиях низкого качества материал червячной передачи заменяется чугуном, срок службы резко сокращается.

Решение проблемы у источника путем выбора заслуживающего доверия и надежного производителя червячных редукторов может избавить от многих проблем. Если редуктор предназначен для использования в специализированном оборудовании, таком как морские суда, лифты или подъемные машины, рекомендуется проверить, имеет ли производитель соответствующие отраслевые сертификаты; например, для морских применений крайне желательна сертификация Российского морского регистра судоходства (РС). (Автор, SGR, Энджи Чжан)
