Планетарные редукторы для горнодобывающей техники: выбор и применение

Горнодобывающее оборудование работает в самых сложных промышленных условиях. Тяжелые нагрузки, высокий крутящий момент, непрерывная работа, пыль, вибрация, ударные нагрузки и ограниченное пространство для установки предъявляют значительные требования к системе трансмиссии.

По этой причине коробка передач является одним из наиболее важных компонентов горнодобывающей техники. Правильно подобранная коробка передач поможет надежно передавать высокий крутящий момент, поддерживать стабильную работу и снизить риск непредвиденных простоев.

Среди различных технологий промышленных коробок передач планетарная коробка широко рассматривается для применения в тяжелых условиях из-за ее высокой плотности крутящего момента, компактной конструкции, эффективной передачи мощности и способности распределять нагрузки между несколькими планетарными шестернями.

Но как должен планетарный редуктор быть выбран для горнодобывающего оборудования? И какие приложения горнодобывающей промышленности могут извлечь выгоду из технологии планетарной передачи?

В этой статье объясняются основные соображения по выбору планетарных редукторов для горнодобывающей техники и исследуются их типичные области применения.

01. Почему планетарные редукторы подходят для горнодобывающей техники?

Горнодобывающему оборудованию часто требуется высокий выходной крутящий момент при непрерывной работе в тяжелых условиях.

Планетарный редуктор состоит из солнечной шестерни, нескольких планетарных шестерен, водила сателлитов и кольцевой шестерни. Вместо того, чтобы передавать всю нагрузку через одну пару шестерен, передаваемую нагрузку разделяют планетарные передачи.

Эта архитектура обеспечивает несколько преимуществ для тяжелых приложений горнодобывающей промышленности.

Высокий крутящий момент

Горнодобывающему оборудованию часто требуется высокий крутящий момент при относительно низких выходных скоростях.

Структура распределения нагрузки планетарного редуктора позволяет нескольким зубчатым зацеплениям одновременно передавать крутящий момент. Это делает планетарные редукторы подходящими для применений, где требуется высокий крутящий момент в относительно компактном корпусе редуктора.

Компактность и высокая плотность крутящего момента

Горные машины могут быть большими и мощными, но доступное место для установки редуктора не всегда безгранично.

Планетарный редуктор может обеспечить передачу высокого крутящего момента, не требуя при этом того же габарита, что и некоторые традиционные конфигурации коробок передач с сопоставимыми требованиями к крутящему моменту.

Такая высокая плотность крутящего момента особенно полезна, когда необходимо контролировать вес редуктора и пространство для установки.

Лучшее распределение нагрузки

В процессе работы горнодобывающее оборудование может испытывать переменные нагрузки и механические удары.

Поскольку в передаче крутящего момента участвуют несколько планетарных шестерен, нагрузка может быть распределена между несколькими зубчатыми зацеплениями. Таким образом, правильно спроектированные планетарные системы могут обеспечить структурные характеристики, необходимые для тяжелых условий эксплуатации.

Подходит для непрерывной работы

Многие горнодобывающие машины работают в течение длительного времени с ограниченными возможностями обслуживания.

Планетарный редуктор, рассчитанный на соответствующий рабочий цикл, систему смазки, температурные условия и требования к нагрузке, может обеспечить надежную трансмиссию для непрерывной промышленной эксплуатации.

Однако выбор коробки передач по-прежнему имеет решающее значение. Планетарный редуктор не подходит автоматически для каждой горнодобывающей машины просто потому, что он имеет планетарную конструкцию.

02. Типичные применения планетарных редукторов в горнодобывающей промышленности

Планетарные редукторы могут применяться в широком спектре горнодобывающего и обогатительного оборудования.

Конкретная конфигурация редуктора зависит от машины, требуемого крутящего момента, скорости, способа крепления и условий эксплуатации.

Горные конвейеры

Ленточные конвейеры широко используются для транспортировки руды, угля, минералов и других сыпучих материалов.

Системы привода конвейеров могут требовать высокого пускового крутящего момента и надежной непрерывной работы. Планетарный редуктор может обеспечить передачу высокого крутящего момента в относительно компактном корпусе, что делает его пригодным для сложных задач привода конвейеров.

Для конвейерных систем инженеры должны учитывать:

• Требуемый выходной крутящий момент
• Мощность двигателя
• Выходная скорость
• Передаточное число
• Стартовые условия
• Требования к непрерывной работе
• Ударные нагрузки
• Место для установки

Редуктор следует выбирать в зависимости от фактической нагрузки конвейера, а не только от мощности двигателя.

Горное буровое оборудование

Буровое оборудование требует контролируемого крутящего момента и скорости при работе в переменных грунтовых условиях.

Электрические или гидравлические системы бурения могут испытывать значительные колебания нагрузки во время бурения. Поэтому коробка передач должна выдерживать повторяющиеся нагрузки, сохраняя при этом стабильную передачу мощности.

Планетарные редукторы особенно подходят для бурения, где важны высокий крутящий момент, компактные размеры и прочная конструкция .

В зависимости от конструкции машины коробка передач может быть настроена на поворотный привод, ходовой привод или другие функции трансмиссии.

Землеройная и тяжелая строительная техника

В горнодобывающих операциях часто используются большие землеройные и строительные машины, требующие мощных систем трансмиссии.

Планетарные редукторы можно рассматривать для различных механизмов привода, где требуется высокий крутящий момент и компактная трансмиссия.

Для этих применений инженерам необходимо оценить не только номинальный крутящий момент, но и фактические условия эксплуатации, включая ускорение, ударную нагрузку, рабочий цикл и внешние радиальные или осевые нагрузки.

Дробильное и погрузочно-разгрузочное оборудование

Дробильно-перерабатывающее оборудование может испытывать значительные колебания нагрузки при обработке твердых или нестандартных материалов.

Поэтому система трансмиссии должна быть спроектирована с учетом фактического крутящего момента и характеристик ударной нагрузки машины.

Планетарный редуктор можно использовать, когда требуется высокая плотность крутящего момента и надежная трансмиссия, однако конфигурация редуктора должна быть тщательно подобрана к конкретной машине.

03. Ключевые факторы при выборе планетарного редуктора для горнодобывающей техники

Выбор подходящего планетарного редуктора – это нечто большее, чем просто подбор мощности двигателя.

Необходимо оценить несколько технических параметров.

Требуемый выходной крутящий момент

Крутящий момент является одним из наиболее важных параметров выбора.

Требуемый крутящий момент редуктора следует определять на основе фактической нагрузки машины, а не просто номинальной мощности двигателя.

Инженеры должны учитывать:

• Нормальный рабочий крутящий момент
• Пиковый крутящий момент
• Пусковой крутящий момент
• Ударные нагрузки
• Рабочий цикл
• Коэффициент безопасности или обслуживания

Для тяжелой горнодобывающей техники недостаточный крутящий момент может привести к ускоренному износу шестерни, перегреву или преждевременному выходу из строя.

Передаточное число

Требуемый передаточный коэффициент зависит от скорости двигателя и желаемой выходной скорости.

Например:

Передаточное число = Input Speed / Output Speed

Планетарный редуктор может иметь разное количество ступеней для достижения разных передаточных чисел.

Одноступенчатый планетарный редуктор обычно используется там, где требуется относительно умеренное передаточное число, тогда как двухступенчатые или многоступенчатые планетарные редукторы могут обеспечить более высокие передаточные числа, когда приложение требует большего снижения скорости.

Количество ступеней следует выбирать исходя из необходимого передаточного числа, крутящего момента, КПД, габаритов и условий эксплуатации.

Мощность двигателя и входная скорость

При выборе коробки передач также следует учитывать номинальную мощность двигателя и входную скорость.

Два двигателя могут иметь одинаковую мощность, но разные рабочие скорости, что приводит к разным требованиям к крутящему моменту коробки передач.

Поэтому производитель редуктора должен получать полную информацию о двигателе, а не только номинальную мощность.

Рабочий цикл и условия эксплуатации

Горнодобывающее оборудование редко работает в идеальных условиях.

Редуктор может подвергаться воздействию:

• Пыль
• Вибрация
• Высокая или низкая температура окружающей среды
• Частый запуск и остановка
• Ударные нагрузки
• Длительные периоды эксплуатации
• Сложные условия обслуживания

Эти факторы необходимо учитывать при выборе коробки передач.

Система смазки, конструкция уплотнений, конфигурация корпуса, подшипники и материалы зубчатых передач должны соответствовать предполагаемой рабочей среде.

Требования к установке и монтажу

Редуктор должен физически подходить к машине.

Прежде чем выбрать модель, инженеры должны подтвердить:

• Монтажные размеры
• Входной вал или фланец
• Выходной вал или фланец
• Направление вращения
• Доступное место для установки
• Радиальная нагрузка
• Осевая нагрузка
• Способ подключения

Для OEM-проектов могут потребоваться индивидуальные конфигурации входов и выходов.

04. Материалы и качество производства имеют значение

Горнодобывающая промышленность предъявляет значительные механические требования к редукторам, поэтому качество внутренних компонентов имеет большое значение.

Для тяжелонагруженных планетарных редукторов материалы зубчатых передач, такие как легированная сталь 20CrMnTi, могут использоваться вместе с соответствующими процессами термообработки и механической обработки.

Например, в планетарных редукторах SGR используются такие процессы, как цементация, закалка и прецизионное шлифование шестерен.

Науглероживание и закалка могут улучшить твердость поверхности и износостойкость шестерен, а прецизионное шлифование может улучшить качество поверхности зубьев и точность зацепления шестерен.

Качество производства особенно важно, поскольку коробка передач может внешне выглядеть почти идентично другому продукту, но при этом иметь совершенно разные внутренние производственные стандарты.

Поэтому промышленным покупателям полезно спросить поставщиков о:

• Материалы зубчатых передач
• Термическая обработка
• Обработка зубчатых колес
• Точность передачи
• Выбор подшипника
• Материалы корпуса
• Процедуры проверки
• Тестирование производительности

Эти факторы могут оказать существенное влияние на надежность и срок службы коробки передач.

05. Конфигурация планетарного редуктора для горнодобывающей промышленности

Не существует единой конфигурации планетарного редуктора, подходящей для каждой горнодобывающей машины.

В зависимости от применения производители могут предоставлять различные конфигурации, в том числе:

Соосные планетарные коробки передач

Входной и выходной валы расположены на одной оси.

Такая конфигурация обеспечивает компактную конструкцию трансмиссии и подходит для различных промышленных приводных систем.

Прямоугольные планетарные редукторы

Конфигурации под прямым углом можно использовать, когда компоновка машины требует расположения входных и выходных направлений под углом.

Это может помочь инженерам оптимизировать установку коробки передач в оборудовании с ограниченным пространством.

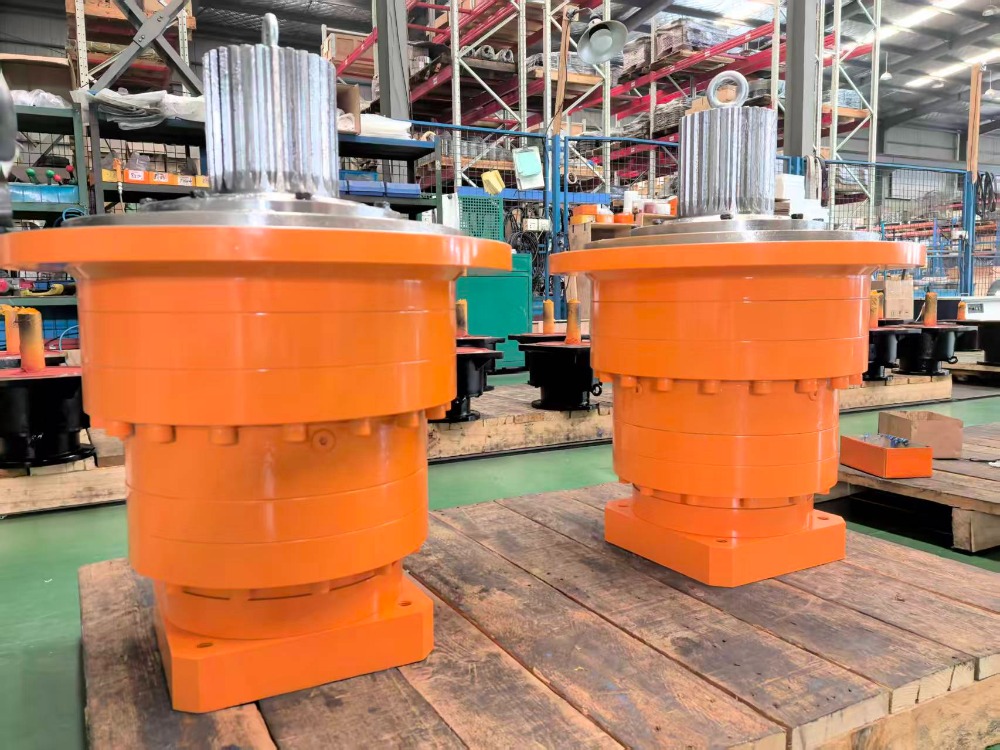

Многоступенчатые планетарные редукторы

Если требуется более высокий коэффициент редукции, можно объединить несколько планетарных ступеней.

Это делает многоступенчатые планетарные редукторы пригодными для применений, требующих высокого крутящего момента и значительного снижения скорости.

Окончательная конфигурация должна определяться в соответствии с фактическими эксплуатационными требованиями, а не выбираться исключительно на основе размера редуктора.

06. Почему стоит выбирать планетарные редукторы SGR для горнодобывающей промышленности?

SGR разрабатывает и производит планетарные редукторы для требовательных промышленных применений, включая горнодобывающую, буровую, подъемную, металлургическую, сельскохозяйственную и другую тяжелую технику.

В сфере горнодобывающей промышленности SGR фокусируется на нескольких ключевых факторах:

Передача с высоким крутящим моментом: Планетарные конструкции позволяют нескольким шестерням распределять передаваемую нагрузку, поддерживая приложения с высоким крутящим моментом.

Прочная конструкция шестерни. В планетарных редукторах SGR могут использоваться высокопрочные материалы шестерен, такие как 20CrMnTi, в сочетании с процессами цементации, закалки и прецизионного шлифования.

Гибкие конфигурации: различные ступени, соотношения, входные конфигурации, выходные конфигурации и варианты монтажа могут быть рассмотрены в соответствии с требованиями машины.

OEM-адаптация: для производителей оборудования характеристики коробки передач могут быть адаптированы к фактической механической конструкции и условиям эксплуатации.

Техническая поддержка: SGR может помочь клиентам с выбором коробки передач, технической связью, настройкой и требованиями, связанными с применением.

Целью производителей горнодобывающего оборудования является не просто найти коробку передач, подходящую для машины.

Цель состоит в том, чтобы найти решение для трансмиссии, соответствующее крутящему моменту, скорости, рабочему циклу, условиям установки и рабочей среде машины.

07. Контрольный список выбора планетарного редуктора для горнодобывающего оборудования

Перед размещением заказа производители и инженеры горного оборудования должны подготовить следующую информацию:

• Мощность двигателя
• Входная скорость
• Требуемая скорость вывода
• Требуемое передаточное число
• Непрерывный и пиковый крутящий момент
• Рабочий цикл
• Частота запуска и остановки
• Ожидаемые ударные нагрузки
• Монтажные размеры
• Конфигурация входа и выхода
• Радиальные и осевые нагрузки
• Условия эксплуатации
• Требования к смазке
• Требования к настройке

Предоставление полной эксплуатационной информации позволяет производителю коробки передач рекомендовать более подходящую конфигурацию. (Автор, SGR, Энджи Чжан)
