Точное управление передачей питания: стратегии проектирования и применения планетарных редукторов редуктора

Основные понятия и принципы работы Планетарные редуктора редуктора

Редакторы планеты, также известные как планетарные коробки передач, представляют собой тип точного и высокоэффективного устройства передачи. Их основная функция - снизить скорость и увеличить крутящий момент. Они названы в честь своей уникальной «планетарной» структуры передачи, где компоненты ядра вращаются вокруг центральной передачи, так же, как планеты, вращающиеся на солнце.

Основные компоненты и их функции

Стандартный редуктор планетарной передачи состоит из четырех основных частей:

1. Солнечное снаряжение : Расположенный в центре системы передачи, это вождение. Обычно он подключается к двигателю или другому источнику питания и служит входом питания.
2. Планета передачи : Несколько передач равномерно распределены вокруг солнечного снаряжения. Установленные на планете, они вращаются на своих осях, а также вращаются вокруг солнечного снаряжения.
3. Планета : Структура, которая удерживает и соединяет все зубчатые колеса планеты. Это выходной конец Планетарная передача редуктора , обеспечивая энергию, заставляя вращения планеты.
4. Кольцо : Кольцевая передача с внутренним зубью, которая охватывает все зубчатые колеса планеты. Обычно он фиксируется и действует как управляемое снаряжение.

Рабочий принцип

Рабочий процесс редуктора планетарного механизма может быть обобщен следующим образом:

1. Вход питания : Двигатель или другой источник питания управляют Солнечное снаряжение повернуться на высокой скорости.
2. Передача питания : Вращение Солнечное снаряжение сетки с окружающим Планета передачи , заставляя их вращаться на своих осях.
3. Ротация и революция : Так как кольцо исправлено Планета передачи подталкиваются Солнечное снаряжение заставляя их вращаться вокруг центральной оси солнечного механизма, когда вращается на своих осях. Эта революция движет Планета .
4. Выходная мощность : Планета's Скорость вращения значительно ниже, чем Солнечное снаряжение's скорость, но его крутящий момент усиливается. Следовательно, Планета служит выходным концом, достигая влияния снижения скорости и усиления крутящего момента.

Сравнение параметров: планетарные и другие типы передачи

Чтобы подчеркнуть его преимущества, вот краткое сравнение Планетарные редуктора редуктора с другими традиционными типами трансмиссии, такими как редукторы шестерни с параллельным валом и приводы червей.

Планетарные редуктора редуктора: Design, Applications, and Selection Guide

Редакторы планетарных передач стали основным компонентом современных систем точного привода из -за их уникальной структуры и превосходной производительности. Понимание их конструкции, полей применения и правильных методов отбора имеет решающее значение для обеспечения эффективной и стабильной работы оборудования.

Стратегии применения для редукторов планеты

Благодаря их высокой точности, высокой плотности крутящего момента и компактному размеру, Планетарные редуктора редуктора играть важную роль в различных отраслях. Их основные области применения включают:

• Точный привод : В оборудовании автоматизации, машины с ЧПУ, робот -соединениями, медицинскими устройствами и печатной машиной, Планетарная передача редуктораs используются для достижения точной скорости и контроля положения. Их нижняя реакция и высокая жесткость являются ключом к обеспечению точных траекторий движения и повторяемой точности позиционирования.
• Тяжелые приложения : В оборудовании, которое необходимо противостоять огромному крутящему моменту, например, в металлургии, горнодобывающей промышленности, строительном оборудовании (например, кранах, экскаваторах) и ветряных турбинах, Планетарная передача редуктораs может надежно передавать огромную мощность, уменьшая при этом размер и повышая общую эффективность оборудования.
• Специальная среда приложения : Некоторые специально разработанные Планетарная передача редуктораs может адаптироваться к экстремальным средам. Например, модели со специальными уплотнениями и смазками могут работать в суровых условиях, таких как высокие температуры, низкие температуры, вакуум или чистые комнаты, обеспечивая непрерывность производственных линий.

Руководство по выбору для Планетарные редуктора редуктора

Выбор права Планетарная передача редуктора является ключом к обеспечению его производительности и долговечности. Вот ключевые параметры и шаги, которые следует учитывать во время выбора:

1. Соображения параметров производительности
   • Соотношение : Определяется требуемыми выходными и входными скоростями. Обычно он выражается в виде целочисленного соотношения (например, 3: 1, 5: 1, 10: 1).
   • Оцененный крутящий момент : maximum output torque that the Планетарная передача редуктора может непрерывно и безопасно обращаться в условиях номинальных. Требуемый эксплуатационный крутящий момент должен быть меньше или равен этому значению.
   • Обратная реакция : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Номинальная скорость выхода : output speed at which the reducer can operate stably for extended periods under rated torque.
   • Эффективность : ratio of output power to input power, representing energy loss. The efficiency of a single-stage Планетарная передача редуктора обычно очень высокий (> 97%).
2. Метод монтажа и интерфейс
   • Фланцевой и входной вал : Должен идеально соответствовать монтажному фланцу двигателя и диаметра вала. Общие типы интерфейса включают цилиндрические, сплайн или ключевые валы.
   • Выходной конечный интерфейс : Выберите соответствующую выходную форму на основе требований нагрузки, такой как твердый выходной вал, полый вал с ключом или выходной сигнал.
3. Факторы окружающей среды
   • Рабочая температура : Подтвердите, что редуктор может работать стабильно в пределах ожидаемого диапазона температуры окружающей среды, и, если необходимо, выберите смазочные материалы с высокой или низкой температурой.
   • Рейтинг защиты от входа (IP) : Выберите Планетарная передача редуктора с соответствующим рейтингом IP, основанным на условиях пыли и влаги рабочей среды для защиты внутренних компонентов от повреждений.

Сравнение параметров редуктора ключевых планетарных передач

Чтобы понять, как разные спецификации Планетарные редуктора редуктора удовлетворить разные потребности, вот сравнение ключевых параметров:

Оптимизация производительности и перспективы отрасли

Будущее развитие технологии Reducer Planetary Gear тесно связана с спросом на высокую производительность, интеллект и устойчивость. Шанхайский SGR Heavy Industry Machinery Co., Ltd. Путь развития подтверждает эти тенденции, особенно в компактность, модульность, низкая вибрация, низкий шум , и high-end R&D .

Стратегии для оптимизации производительности редуктора планеты

Чтобы удовлетворить требования более высокой точности в промышленных приложениях, оптимизация производительности Планетарные редуктора редуктора фокусируется на следующих аспектах:

1. Модульный и стандартизированный дизайн :
   • Стратегия : Проектируя основные компоненты Планетарная передача редуктора (например, набор передач, корпус) модульным образом, продукты с различными передачами, крутящими моментами и методами монтажа могут быть быстро собраны. Это значительно сокращает время настройки и снижает производственные затраты. Shanghai SGR Heavy Industry Machinery Co., Ltd. следует этой отраслевой тенденции, интегрируя эту концепцию в свою линейку продуктов для повышения эффективности производства и реагирования на рынок.
   • Параметр Comparison : Модульный дизайн предлагает значительные преимущества в срок поставки и расходы по сравнению с полной настройкой.

     	Модульные продукты	Индивидуальные продукты
     	Короткое время доставки, более низкая стоимость .	Более длительное время доставки, более высокая стоимость .

2. Технология уменьшения шума и вибрации :
   • Стратегия : Уменьшение шума и вибрации Планетарная передача редуктора является ключом к повышению его производительности и пользовательского опыта. Это в первую очередь достигается путем оптимизации профиля зубчатого зуба с использованием высоких процессов шлифования (таких как четырех осевой комплексной профиль Shanghai SGR) и выбор высокопроизводительных материалов корпуса и демпфирующих конструкций. Точная сборка и баланс также эффективно снижают источники вибрации.
   • Сравнение технологий :

     	Стандартные шестерни	Спиральные шестерни	Точные заземления
     	Шум и вибрация больше , подходит для приложений с низким уровнем шума.	Шум и вибрация меньше , более высокая грузоподъемность, подходящая для применений с высоким содержанием вершины и высокой конкретной.	Чрезвычайно низкий шум и вибрация , самая высокая точность, представляющая основную технологию для высококлассных производителей, таких как Shanghai SGR.

Будущие тенденции в Планетарная передача редуктора Технология

На основе развития Shanghai SGR Heavy Industry Machinery Co., Ltd., Основные будущие тенденции в отрасли включают:

1. Интеллект и цифровизация :
   • Тренд : Будущее Планетарная передача редуктораs будет больше, чем просто просто механические компоненты. Интегрируя датчики, они могут контролировать свою собственную температуру, вибрацию и статус смазки в режиме реального времени и загружать данные в облако для анализа. Это позволит прогнозирующее обслуживание Предоставление ранних предупреждений до возникновения неудач и, таким образом, предотвращение дорогостоящего простоя.
   • Отношение к Shanghai SGR : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Легкий и высокий интеграцию :
   • Тренд : Как оборудование для оборудования для робототехники и автоматизации требует меньшего размера и меньшего веса, Планетарная передача редуктораs развиваются, чтобы стать более компактными и легче. Новые материалы, производственные процессы (такие как технология интегрированного литья) и оптимизированные конструктивные конструкции позволят восстановителям достигать меньших размеров и более легкие веса при сохранении высокой нагрузки.
3. High-Precision Manufacturing and R&D :
   • Тренд : Высокая точность - это ядро Планетарная передача редуктора's конкурентоспособность. Наличие передового оборудования, такого как внутреннее инновационное тороидальное червя и инструмент измерения и плиты, а также команда исследований и разработок, состоящая из докторов наук и старших инженеров, являются ключом к повышению точности продукта и созданию технологического рва. Успех Shanghai SGR Heavy Industry Machinery Co., Ltd. является свидетельством своих долгосрочных инвестиций в высококлассное оборудование и талант.

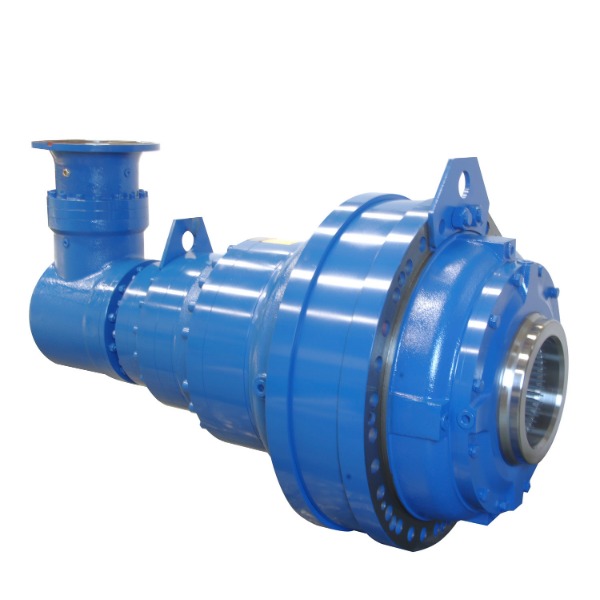

Вход фланца Прямого угла планетарного крутящего момента с двигателем
