Редуктор с двойным охватом для эффективной передачи мощности

Сравнение традиционного червячного редуктора и двухобхватного червячного редуктора SGR

Пример применения

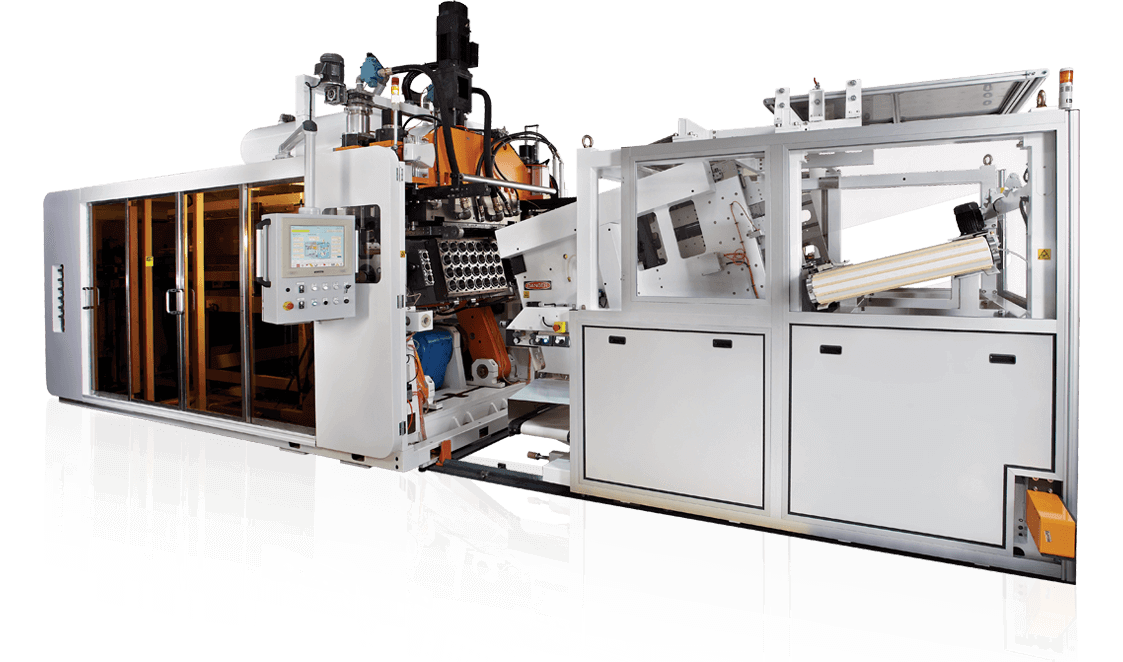

Двухобхватный червячный редуктор SGR в термоформовочном оборудовании

Двухобхватный червячный редуктор SGR успешно применяется в автоматической термоформовочной машине серии MT с функцией наклона формы (Cut in Mold Tilting Thermoforming Machine).

В данной системе редуктор используется в механизме передачи мощности и обеспечивает стабильную работу оборудования в условиях непрерывного производственного цикла. Благодаря высокой нагрузочной способности, плавной передаче движения и длительному сроку службы редуктор способствует повышению надёжности оборудования и снижению затрат на техническое обслуживание.

Компактная конструкция, низкий уровень шума и возможность индивидуальной адаптации делают редукторы SGR оптимальным выбором для современного упаковочного и термоформовочного оборудования.

Технологии тороидальных червячных редукторов SGR

SGR обладает собственными компетенциями в области исследований, проектирования и производства тороидальных червячных редукторов. Все ключевые этапы разработки выполняются собственной инженерной командой — от расчётов и 3D-моделирования до оптимизации профиля зубьев и проверки эксплуатационных характеристик.

При проектировании применяется собственное программное обеспечение SGR для расчёта тороидальных червячных передач. На основе теории зацепления инженеры моделируют контакт поверхностей зубьев, анализируют распределение нагрузки и оптимизируют геометрию зацепления для повышения эффективности передачи мощности, долговечности и плавности работы.

В производстве редукторов SGR используется современное оборудование с числовым программным управлением. В отличие от традиционной технологии, требующей специальных резцов и инструментов, обработка винтовой поверхности червяка выполняется непосредственно на станках с ЧПУ за одну установку, что обеспечивает высокую точность изготовления и стабильность качества.

Финишная обработка зубчатых поверхностей осуществляется методом многоосевого шлифования, позволяющим значительно повысить точность обработки и обеспечить стабильность параметров каждой детали.

Каждый редуктор SGR проходит строгий контроль качества перед поставкой. Для проверки геометрии используются специализированные измерительные приборы для тороидальных червяков и режущего инструмента, а также координатно-измерительные машины (CMM) для контроля критически важных деталей.

Перед отгрузкой все редукторы проходят испытания на холостом ходу, что гарантирует соответствие проектным требованиям и стабильную работу оборудования в эксплуатации.

Инновационные разработки SGR подтверждены собственными патентами.

Компания получила патент Государственного управления интеллектуальной собственности Китая на конструкцию тороидального червячного редуктора, а также патенты на разработанный компанией четырёхосевой комбинированный токарно-шлифовальный станок с ЧПУ для обработки тороидальных червяков, что подтверждает высокий уровень инженерных компетенций SGR в области приводной техники.

Часто задаваемые вопросы （FAQ）

1. Поддерживает ли SGR изготовление редукторов по индивидуальному заказу?

Да.

Мы можем изготовить редукторы по техническому заданию заказчика.

Доступны изменения:

• Передаточное число
• Входной вал
• Выходной вал
• Монтажные размеры
• Фланцы
• Тип корпуса
• Материалы
• Покрытие

2. В чем преимущество двухобхватного червячного редуктора?

По сравнению с традиционными червячными редукторами двухобхватная конструкция обеспечивает большую площадь контакта между червяком и колесом.

Это способствует повышению нагрузочной способности, эффективности передачи мощности, плавности работы и увеличению срока службы.

3.Подходит ли редуктор для непрерывной круглосуточной работы?

Да.

Редукторы SGR рассчитаны на длительную непрерывную эксплуатацию при соблюдении условий правильной установки, смазки и технического обслуживания.

Они широко применяются в конвейерах, подъёмном оборудовании, упаковочных линиях и другом промышленном оборудовании.

4.Обладают ли редукторы SGR функцией самоторможения?

В зависимости от передаточного числа и условий эксплуатации некоторые модели червячных редукторов могут обеспечивать эффект самоторможения.

При выборе модели инженеры SGR помогут подобрать оптимальное решение под требования вашего оборудования.

5.Какие отрасли используют червячные редукторы SGR?

Редукторы SGR применяются в различных отраслях промышленности, включая:

• Подъёмное оборудование
• Конвейерные системы
• Упаковочные машины
• Термоформовочное оборудование
• Пищевое оборудование
• Металлургическое оборудование
• Горнодобывающую промышленность
• Смесительное оборудование

6.Какой срок изготовления и поставки?

Для стандартных моделей срок изготовления зависит от наличия на складе.

Для индивидуальных решений срок производства определяется техническими требованиями проекта.

Пожалуйста, свяжитесь с нами для получения актуальной информации.

7. Как обеспечивается качество продукции SGR?

Каждый редуктор проходит полный цикл контроля качества, включая проверку геометрических параметров, измерение ключевых деталей, испытания на холостом ходу и финальную проверку перед отгрузкой.

Производство осуществляется с использованием современного оборудования с ЧПУ и собственной технологии обработки тороидальных червячных передач.

8.Почему выбрать SGR, а не обычного поставщика редукторов?

SGR — это не только производитель редукторов, но и компания с собственными инженерными разработками.

Мы самостоятельно разрабатываем программное обеспечение для проектирования, используем собственные технологии обработки тороидальных червячных передач, современное производственное оборудование и строгую систему контроля качества.

Это позволяет предлагать нашим клиентам надёжные, долговечные и индивидуально адаптированные решения для промышленного применения.
